镇流器表面文字说明

镇流器表面印有很多文字和符号，每个符合代表的含义都不一样，

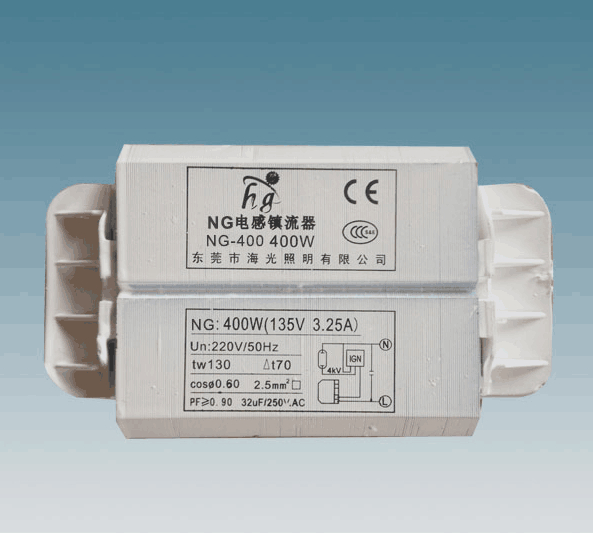

现将镇流器表面丝印的内容做如下分解说明：











1、电感镇流器类型，共2种：分为高压钠灯镇流器和金卤灯镇流器



2、型号规格：镇流器类型+功率（NG400）

                          NG             400





  A、NG代表高压钠灯简写 MH代表金卤灯英文简写

  B、400代表镇流器输出功率

3、电源电压：220V  50Hz

      表示电源输入电压为220V，频率为50赫兹

4、功率/电流/自身功率因素/铜线圈绕组的额定最大工作温度/在正常工作状态和处于额定电压或额定电压范围的最大值时，镇流器外表面上可能

      产生的最大允许温度/热保护式控制装置能承受的极限温度标志

  A、400W：表示镇流器的额定功率为400瓦

  B、3.25A：表示镇流器的输出到灯的电流

  C、tw130：表示镇流器内部的铜线圈绕组的额定最大工作温度

  D、△t75：表示镇流器在正常工作状态和处于额定电压或额定电压范围的最大值(220V+15%)时，镇流器外表面上可能产生的最大允许温度

5、电器接线图





 6、   2.5□：表示镇流器接线端子口可适用导线的截面积规格为2.5MM²
