太阳能路灯接线图

2017-04-27 10:10:50      点击:

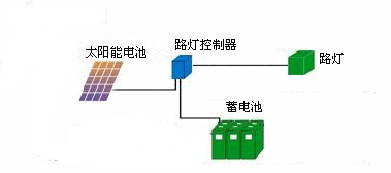

一.   太阳能路灯接线图

 太阳能路灯接线图


接线说明:

1.  先接蓄电池的连接线

2.  再接蓄电池到控制器的线

3.  再接太阳能板到控制器的线

4.  最后接负载到控制器的线

5.  负载为低压钠灯时,在做灯具的时候应该先把整流器的输出端接光源的两端的线先连接好(低压钠灯光源无正负极可任意连接)。把整流器的输入端连接两根足够长的线(要能区分正负极)。在最后接负载到控制器的接线时注意正负不能接反。

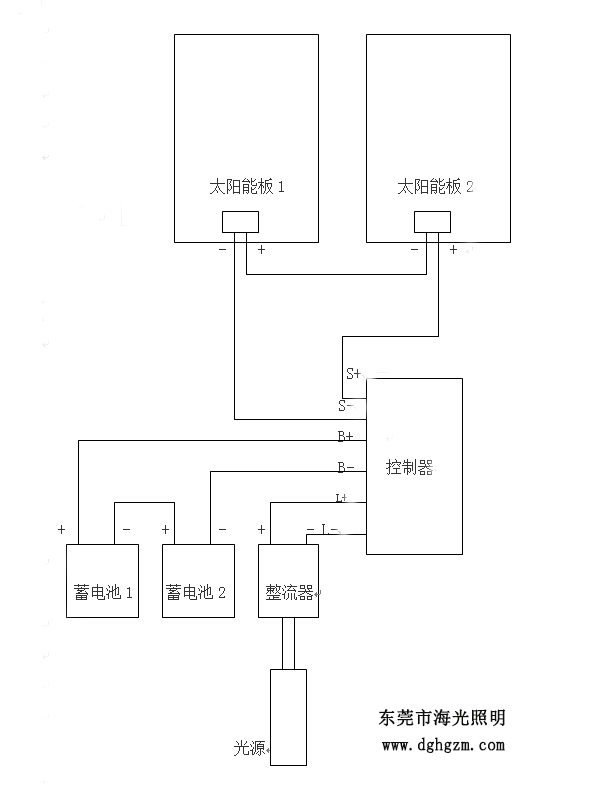

 太阳能路灯接线图
