海光照明灯具接线图：

一、不带电容灯具接线图:

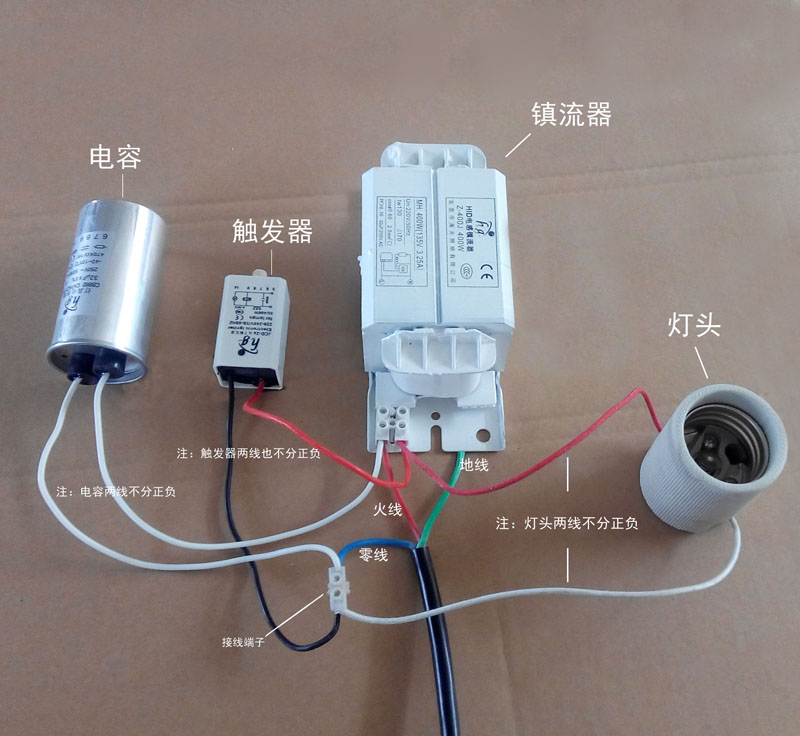

二、带电容灯具接线图:

35W-400W金卤灯接线图

注意事项：

1、金卤灯泡在工作时带电，维修调换金卤灯泡时应切断电源以确保用电安全;

2、电源电压波动不应大于±5%。电压过低将将影响金卤灯泡的正常启动、金卤发光光色和光通输出，电压过低则金卤灯泡寿命下降;

3、点燃的金卤灯泡关闭或熄灭后，须冷却5分钟左右待灯泡温度降下来，才能接通电源再次启动，热启动容易损坏或烧毁金卤灯泡;

4、金卤灯泡在使用过程中如自行熄灭，应检查电路各接点和灯座内接触片是否良好、电源电压是否波动过大、电器部分有无损坏，如正常，可再次启动，若仍然熄灭，说明金卤灯泡不能继续使用，必须调换新金卤灯泡。
