太阳能路灯安装流程

2017-04-11 10:28:54      点击:



  太阳能路灯安装手册

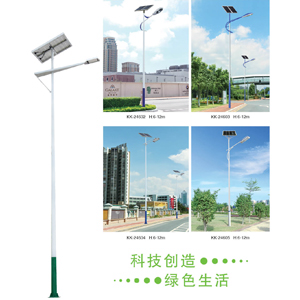

  一、产品示意图(以下图片仅供参考,具体请以实物为准)

太阳能路灯安装流程


  二、产品介绍(以下图片仅供参考,具体请以实物为准)


太阳能路灯安装流程

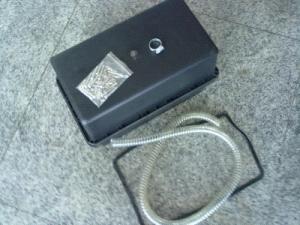

                        蓄电池盒

太阳能路灯安装流程

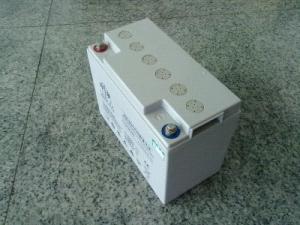

                              蓄电池

  太阳能路灯安装流程

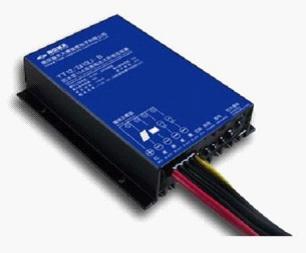

                                      控制器

太阳能路灯安装流程

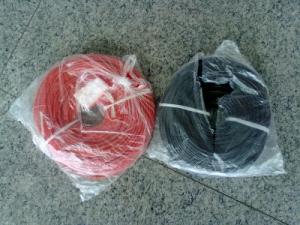

                               配线

太阳能路灯安装流程

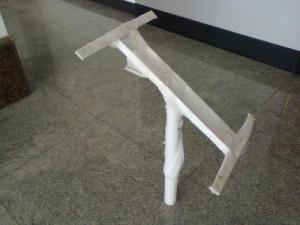

                                   支架

太阳能路灯安装流程

                            太阳能电池板

太阳能路灯安装流程

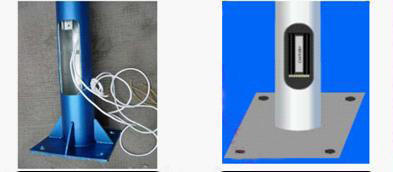

                                   灯杆

太阳能路灯安装流程

                                   灯头

  三 太阳能灯具选址要求

  1. 太阳能电池板方向应对正南方向。

  2. 阵列板选择安装在周围无高大建筑物,树木,电线杆等无遮挡阳光和避风处。当无法满足全天无遮挡时,要保证尽量在9:30-15:30间无遮挡。

  3. 太阳能灯具要尽量避免靠近热源,以防影响灯具使用寿命。

  4. 太阳能电池板上方不应有直射光源。以免使灯具控制系统误识别导致误操作。

  5. 灯杆基础土建施工要有足够的强度,预埋件要可靠且与灯座适配。

  6.  保护接地和避雷设施的设计应严格遵守《建筑防雷设计规范》GB557-83,所有的灯杆及电器设备应有可靠的保护接地和避雷设施。基础基坑开挖后,12m以下低杆应在基坑边角打入50mm x 5mm x 1500m 镀锌角钢,接地电阻应小于10Ω。地质情况难以达到的情况下,可通过埋设接地体,采用降阻剂等来解决。

  四 10米以下太阳能LED路灯地基结构图

太阳能路灯安装流程

  (以上图片仅供参考,实际尺寸按照灯杆高度可适当调整)

  五 地基施工步骤

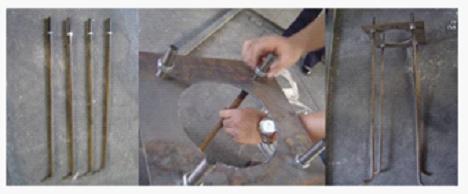

  1地基预埋件的安装(以下图片仅供参考,具体以实物为准)

太阳能路灯安装流程

  2. 地基坑开挖

  勘测地质情况,如果土质为硬地,安装灯具的位置开挖约1立方米的坑,如为松软土质或有特殊要求,开挖深度另定,确认好灯杆位置后,确认电池箱埋地位置,以距离灯杆0.5米为宜

  3. 地基浇注

  将地基预埋件放在地基浇注坑,预留出蓄电池保护套管(软管或者PVC管)的通道,通道直径至少大于保护套管直径的2倍,通道拐弯处尽量圆滑,切勿成直角,方便日后保护套管的安装。最后以C20混凝土浇注,密实,牢固。

  六 、地基施工技术要求

  1.  在立灯具位置预留(开挖)符合标准的1m3坑,进行预埋件定位浇注。预埋件放置在方坑正中。注意保持预埋件,地基与原地面在同一水平面上,有一边要与道路平行,这样可保证路灯杆竖立后端正不偏斜。然后以C20混凝土浇注固定,浇注过程中要不停用振动棒振动,保证整体的密实性,牢固性。

  2.基础坑深度的允许偏差应为+100mm,-50mm。当土质原因等造成基础坑深偏差+100mm以上时,应按以下规定处理:

  偏差在+100~ +300,应采用铺石灌浆处理。

  偏差超过规定值的+300以上时,超过300mm的部分可采用填土或砂,石夯实处理,分层夯实厚度不宜大于100mm,夯实后的密度不应低于原状土,然后再采用铺石灌浆处理。

  3.  地脚螺栓埋入混凝土的长度应大于其直径的20倍,并应与主筋焊接牢固,地脚螺栓应去除铁锈,螺纹部分应加以保护,基础法兰螺栓中心分布直径应与灯杆底座法兰孔中心分布直径一致,偏差应小于+1mm,螺栓应采用双螺母和弹簧垫。

  4.  浇注基础时,应符合现行国家标准GB50010-2002的有关规定。施工完毕,及时清理定位板上的残留泥渣,并以废油清洗清洗螺栓上杂质。混凝土凝固过程中,要定时浇水养护,待混凝土完全凝固(一般72h以上),才能进行吊灯安装。

  5. 基坑回填应符合下列规定:

  对适于夯实的土质,每回填300mm厚度应夯实一次,夯实程度应达到原状土密实度的80% 及以上。

  对不宜夯实的水饱和黏性土,应分层填实,其回填土的密实度应达到原状土的80%及以上。

  七、 路灯安装前的准备及注意问题

  1. 吊装作业要严格遵守操作规程。特别要关注吊装设备周围的电网线路和其他线路,以及周边构筑物,吊装时吊点要合理,定位后要及时调整。

  2.  注意安装后灯杆的美观。从基础施工开始,灯位以主线为准控制好直线性,并合理地按道路设计线性变化,灯杆平直,加工焊缝和检修口要避开主行方向,且全线保持一致。灯杆悬臂的倾角要保持方向和角度的协调。


  3. 灯具内部配件要插紧,插牢,避免风摆松动和接触不良而造成故障。灯具与灯杆,灯杆与悬臂都可靠固定。

  八太阳能LED路灯安装

  准备工作

  1. 拆装及组装地点选择。拆装地点应在安装地点附近,以便于组装后的运输。尽量避免在雨天作业。

  2.  依照发货清单清点灯具。拆装并参照装箱清单一一核对各零部件并检查有无磕碰,磨损,变形和划伤等损坏。灯杆组件及易磨损配件(如太阳能电池组件,灯头等)在放置时必须垫有柔软的垫物有柔软以免在安装过程中造成划伤等不必要的损坏。下灯杆组件放置时,其上端处需有一铁架支撑,便于灯杆组件的安装。

  3.  检查太阳能电池组件正,负极标志,确保正负极连接正确,应用万用表验证一下,以防止标志错误等情况。验证方法:用数字万用表的红黑表笔,分别接触电池组件两个电极,显示为正值则红表笔对应电极为正,显示为负值则红表笔对应电极为负,其他正负极检验方法同此。

  安装(以下图片仅供参考,具体请以实物为准)

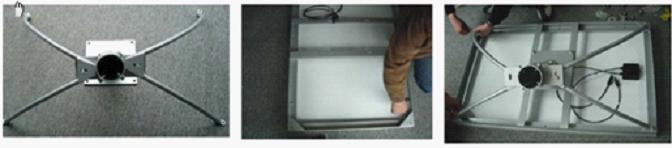

  1. 连接支架与太阳能板

太阳能路灯安装流程

  操作中请轻拿轻放,避免太阳能玻璃干板磨损,刮伤。

  紧固螺丝必须拧紧。将电池板电线从直接中引出。

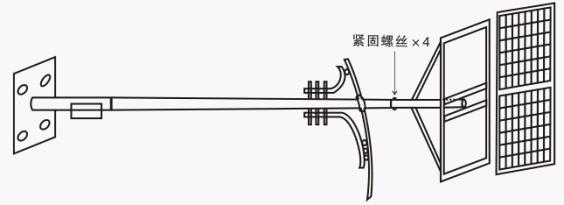

  2. 连接支架与灯杆

太阳能路灯安装流程

  安装时请计算出支架的安装方位角,确保吊装后太阳能电池板方位角为正南。

  调整好角度后,拧紧紧固螺丝,确保牢固

  将电池板的电线从灯杆内引出至下部控制器位置

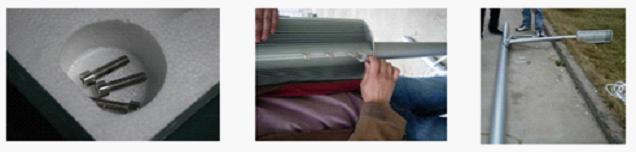

  3. 安装灯头

太阳能路灯安装流程

  安装时请将灯罩正面朝下,确保吊装后灯光出射方向与地面垂直

  调整好角度后,拧紧紧固螺丝,确保牢固

  将电池板的电线从灯杆内引出至下部控制器位置

  4. 安装蓄电池

太阳能路灯安装流程

  将蓄电池放入蓄电池盒内,垫上防水垫片,接好连接线及保护套管。

  将蓄电池放入坑中,将保护套管从通道中引出。

  5. 竖灯

  吊装起吊前,再检查一遍各个部件是否紧固,太阳能板时候朝向正南(用指南针),灯头朝向是否正确

  起吊过程中,安装人员需扶住灯杆,防止部件引摇摆与地面或吊绳产生摩擦

  下吊过程中,需调整灯头正对路面,法兰盘上长孔对准地脚螺栓,法兰盘落在地基上后,依次套上两个螺母,用水平尺掉调节灯杆与地面的垂直度,如不垂直,可在法兰盘下垫上垫片使其与地面垂直。最后用扳手把螺母均匀拧紧。

  6. 安装控制器

太阳能路灯安装流程

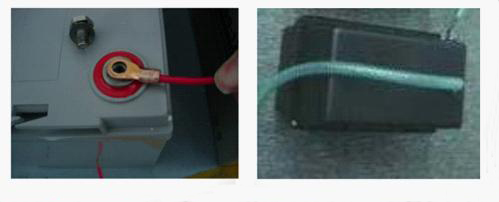

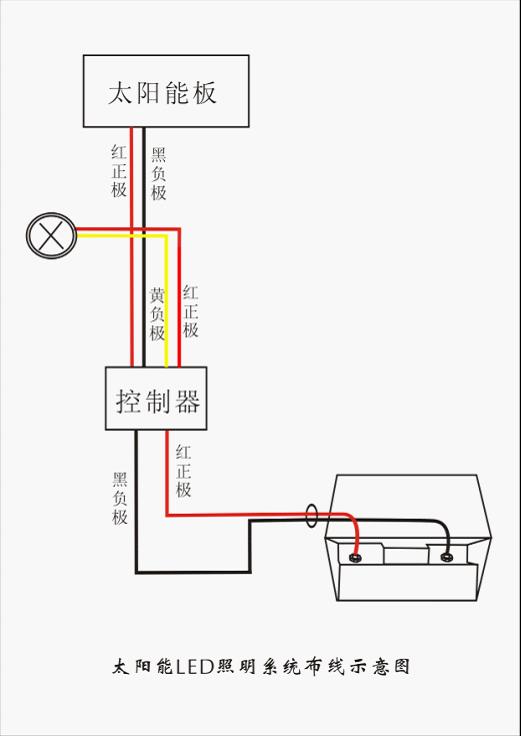

  接线前首先确认太阳能电池板,LED灯(灯头),蓄电池三者的接线位置以及正负极符号。

  接线顺序为,先接蓄电池与控制器,然后接太阳能电池板与控制器,最后接LED灯(灯头)与控制器

太阳能路灯安装流程

  九 补充说明

  1.各线路连接切勿短路(正负极接触)

  2.所有螺丝均应拧紧,不能有松动,连接要可靠,注意各组件,蓄电池,控制器,驱动器等极性不要接反。

  3.穿线时注意电线勿夹在灯杆的连接处。

  4.严禁在安装时吸烟或者点火,因蓄电池使用会排出少量氢气,如见明火可能会发生爆炸。

  5.因每一个照明系统都是一个独立的工作单元,开关灯时间稍有差异属正常现象

  6.太阳能路灯的安装及维护必须是由具备相应资质的公司及技术人员进行。
