中华人民共和国行业标准QB1115-91

高压钠灯电子触发器

本标准规定了高压钠灯电子触发器的基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

1 主题内容与适用范围

本标准适用于35W~1000W高压钠灯灯泡电子触发器（以下简称触发器）

触发器的工作环境温度为±40℃；电源频率为50HZ或者60HZ；电源电压为92%~106%额定电源电压。

2 引用标准

GB 1406 螺口式灯头的型号和尺寸

GB2421 电工电子产品基本环境规程

GB2828 逐批检查计数抽样程序及抽样表

GB7451 电光源名词

ZBK 74004 镇流器型号命名方法

3 名词术语

本标准除GB 7451 规定外，另补充如下：

3.1 开启脉冲电源电压

能够使触发器产生脉冲波形的最低电源电压。

3.2 脉冲幅度

在规定电压下，正向（负向）脉冲波形上的第一个峰（主峰）的幅值。

3.3 脉冲宽度

在规定电压下，正向（负向）脉冲波形主峰上按规定幅值处脉冲持续时间。

3.4 次峰幅度

紧挨主峰的过“零电平”的次峰幅值。

3.5 脉冲电角度

脉冲波形发生在规定电源电压每一周期上所处位置的角度。

3.6 关闭脉冲电源电压

使触发器输出脉冲消失的最高电源电压

3.7 负载电容值

指触发器外接引线所产生的分布电容值。在负载电容值范围内的最小值和最大值时，触发器的基本电气参数均应符合要求。

4  触发器型号字母代表含义

N：高压钠灯

C：触发器

D：电子

触发器型号示例：

JCD-2a 35W/100W

J：金卤灯（金属卤化物灯）东莞市海光照明金卤灯和高压钠灯触发器通用

表示电源电压为220V时，用来启动35W至100W的高压钠灯灯泡用电子触发器。

注：如电源电压不是220V的电子触发器，则在型号中增加电源电压值

5 技术要求

5.1 触发器的基本要求如下：

5.1.1 在额定电源电压的92%时，触发器应能在＜5S的时间内将与之配套的灯泡正常启动。

5.1.2 灯泡在启动并正常燃点后不应有高压脉冲输出。

5.1.3 在额定电源电压的106%时，当灯泡损坏时，供电回路不应有打火现象。

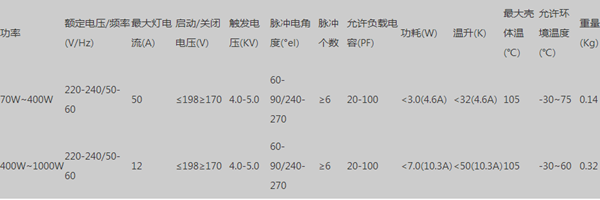

5.2 触发器的基本电气参数应符合表1的规定。

                                                          表1  触发器电气参数

5.3 触发器的外壳应洁净、无开裂、填充物无溢出现象，也无影响正常使用装配上的缺陷。

5.4 触发器的引出线（片）装配应牢固，当在引出线（片）上逐渐加上9.8N静拉力时，应不松动、脱开火断裂。

5.5 触发器的寿命在额定电压下，不连接灯泡，也不连接负载电容，空载工作360h,其基本电气参数（5.2条）和外观要求（5.3）仍应符合要求。

5.6 触发器在正常试验大气条件下应符合下列要求：

5.6.1 引出线（片）与外壳间的绝缘电阻应不低于20MΩ。

5.6.2 引出线（片）与外壳间的耐压性能：当加上2000V试验电压，在1min时间内应不产生击穿闪烁现象。

5.7 触发器的湿热性能：在温度为40±2℃，相对湿度为的环境中放置48H后，引出线（片）与外壳间的绝缘电阻应不低于2MΩ，耐压性能应不低于1.5KV，其基本电气参数（5.2）的规定。

5.10 触发器的耐振性能：在频率为20HZ，振幅为1mm（单振幅）、振动（正弦）10min后，其结构不应有变形，断裂和影响正常使用的缺陷。

5.11 触发器的外壳及填充物应有良好的防火性能。



6 试验方法

6.1 试验应在下列条件下进行（本标准另有规定除外）：

6.1.1 正常的试验大气条件：

温度 15~35℃、相对湿度45%~75%、气压86~106KPa。

6.1.2 电源电压保持在额定值的±2V范围内。

6.1.3 测试的电压表精度应不低于0.5级，兆欧表精度应不低于1.0级，示波器的输入电容小鱼20PF、阻抗大于1MΩ、频率不低于10MHz、输入误差＜±5%。

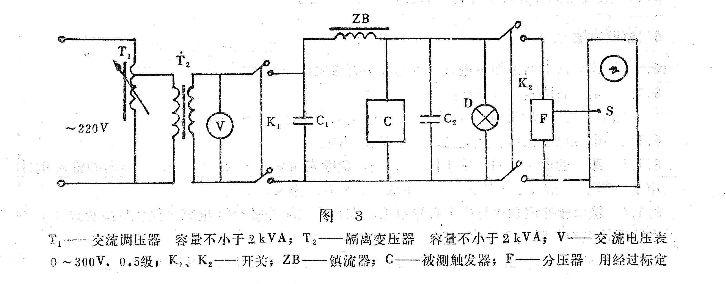

6.1.5 采用表2规定的基准镇流器进行测试。基准镇流器参数见附录A(补充件)

6.2 触发器的型号、外观质量（5.3条）和标志（8.1）均用目测进行检验。检验标志的牢固度应用湿布轻拭5次。

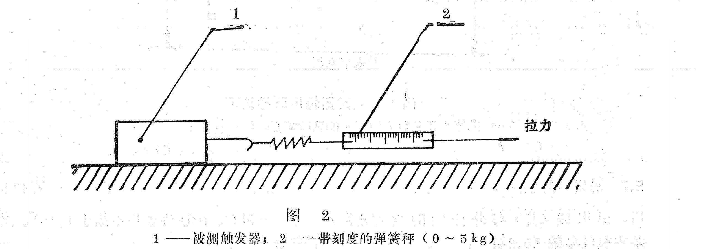

6.3 触发器的引出线（片）的装配质量（5.3）用弹簧拉力计进行试验。其试验装置如图2所示：



6.4 触发器绝缘电阻（5.6.1）的测试用500V兆欧表进行。以铝箔包裹外壳为一极，引出线为另一极，二极间的电阻值应符合规定。

6.5 触发器的耐压试验（5.6.2）：以铝箔包裹外壳为一极，引出线为另一极，用容量不小于0.75KVA的调压器，先将试验电压调到规定值的一半，然后迅速上升到规定值，在1min内无击穿和闪烁现象（允许出现不引起电压降落的辉光放电）
