高压钠灯

高压钠灯是利用高压钠蒸气放电发光的一种高强度气体放电光源。高压钠灯的结构示意图如图1所示。

高压钠灯为冷启动，没有启动辅助电极，启燃时两工作电极之间要有1000～2500V的高压脉冲，因此必须附设启燃触发装置。触发装置可以装在高压钠灯的放电管和外管之间(如图1中的双金属片、电阻和触头)，也可以外接触发器。

当高压钠灯接通电源后，启动电流通过双金属片及其触点和加热电阻。电阻发热使双金属片触点断开，在断电的一瞬间，外接镇流器产生很高的脉冲电压，使其放电管击穿放电，开始放电时是通过氙气和汞进行的，所以启燃初始，灯光为很暗的红白辉光。随着放电管内温度的上升，从氙气和汞放电向高压钠蒸气放电过渡，经过5min左右趋于稳定，稳定工作时光色为白金色。启动后，靠灯泡放电的热量使双金属片触头保持断开状态。

高压钠灯的启燃时间一般为4～8min，灯熄灭后不能立即再点燃，需要10～20min让双金属片冷却使其触点闭合后，才能再启动。

图1 高压钠灯构造示意图

1-主电极;2-半透明陶瓷放电管(半透明陶瓷放电管(内充钠,汞,氩,氙，氖混合气体);3-外玻壳;4-消气剂;5-灯头(海光高压钠灯灯头为E27,E40)

高压钠灯是一种新型的光电照明灯，它的特点是光色为暖色，红光成分+分丰富，光效高( 60～1151m/W)，色温较低(为2050～2100K)，显色性差，穿透云雾能力强，适用于道路和室外大面积照明，使用时要配用相应的镇流器。

低压钠灯

低压钠灯是一种低气压钠蒸气放电灯，其放电特性与低压汞蒸气放电十分相似。低压钠灯主要由放电管、外管和灯头组成。由于钠的熔点比汞高，对钠电弧放电管的要求一是要耐高温，二是表面不会受钠金属和钠蒸气腐蚀，所以低压钠灯的放电管多由抗钠腐蚀的玻璃管制成，管径为16mm左右，为避免灯管太长，常常弯制成U形，封装在一个管状的外玻璃壳中;管内充入钠和氖氩混合气体，在U形管的外侧每隔一段长度吹制有一个存放钠球的凸出的小窝;放电管的每一端都封接有一个钨丝电极。套在放电管外的是外管，外管通常由普通玻璃制成，管内抽成真空，管内壁涂有氧化铟等透明物质，能将红外线反射回放电管，使放电管温度保持在270℃左右。其构造示意图如图2所示。

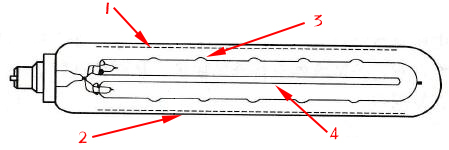

图2 低压钠灯构造示意图

1-氧化铟膜;2-抽真空的外玻壳;3-储钠小凸窝;4-放电管

低压钠灯也具有上述特点，具有用电省、光效高的优点，尤其是因为它具有穿透云雾的特点，故多用于航线和机场跑道作指示灯，另外也可作为光学仪器中的单色光源。

在高压钠灯内充满了金属蒸汽钠，钠在高压高温下腐蚀性甚强，任何透明玻璃都耐受不住，因此，用氧化铝制成半透明陶瓷管。这种陶瓷管既耐高压高热，又能抗腐蚀，虽不完全透明，但也有以上可见光透射出来。因此高压钠灯的灯管采用半透明陶瓷管。
