运动场高杆灯/足球场高杆灯照明设计方案

2018-10-19 15:08:09      点击:

运动场高杆灯/足球场高杆灯灯杆生产工艺:

运动场高杆灯/足球场高杆灯照明设计方案

运动场高杆灯/足球场高杆灯照明设计方案

室外运动场/足球场高杆灯产品细节:

运动场高杆灯/足球场高杆灯照明设计方案

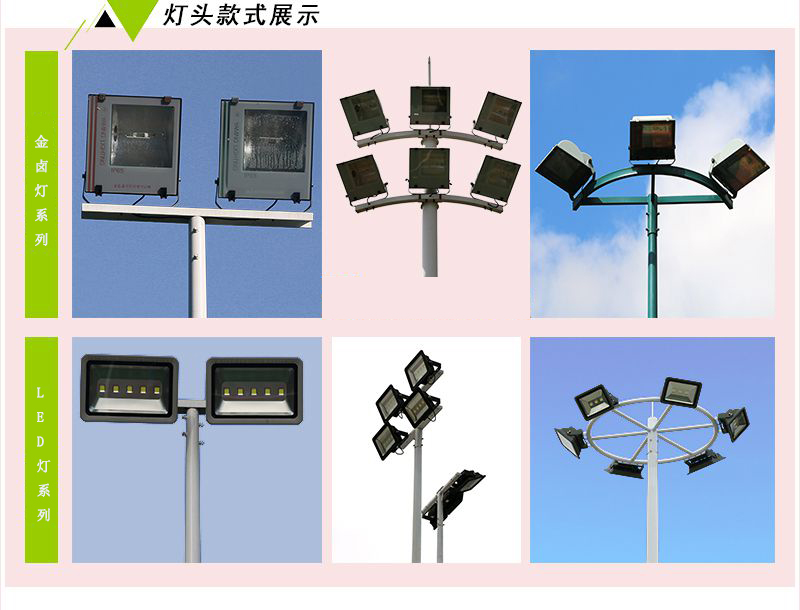

室外运动场/足球场高杆灯杆灯头设计----可根据客户需求定制

运动场高杆灯/足球场高杆灯照明设计方案

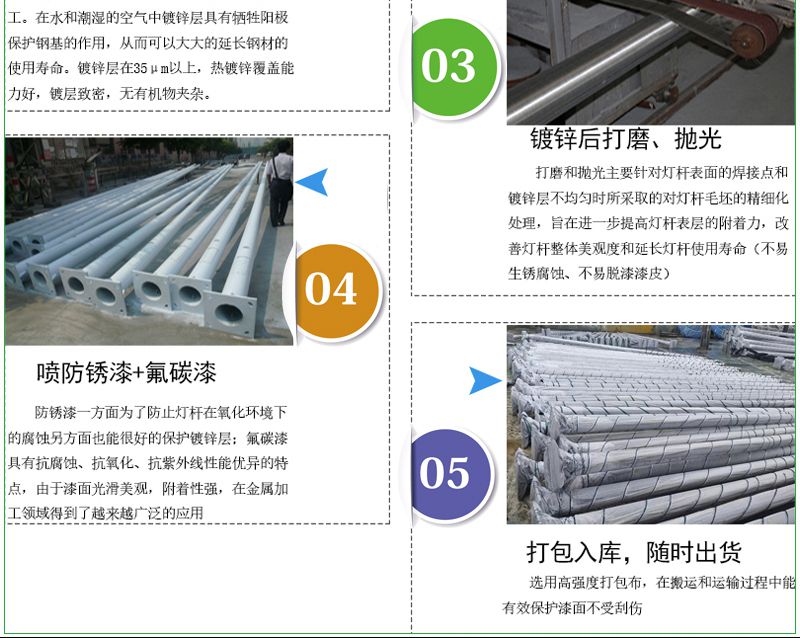

运动场高杆灯/足球场高杆灯灯杆工艺:

运动场高杆灯/足球场高杆灯照明设计方案

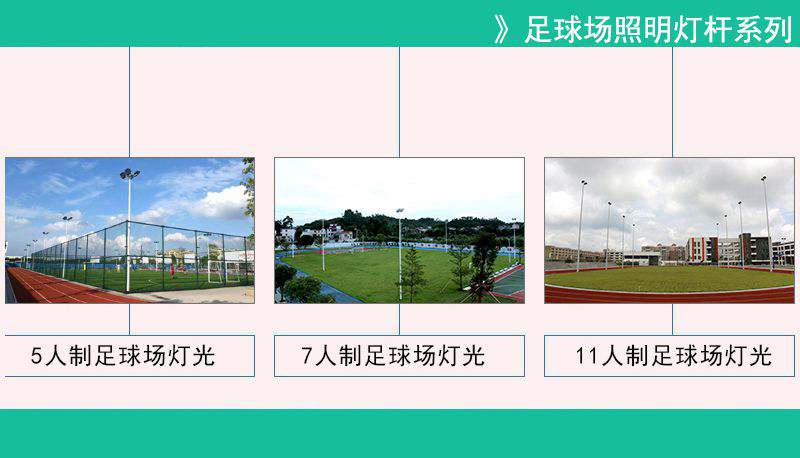

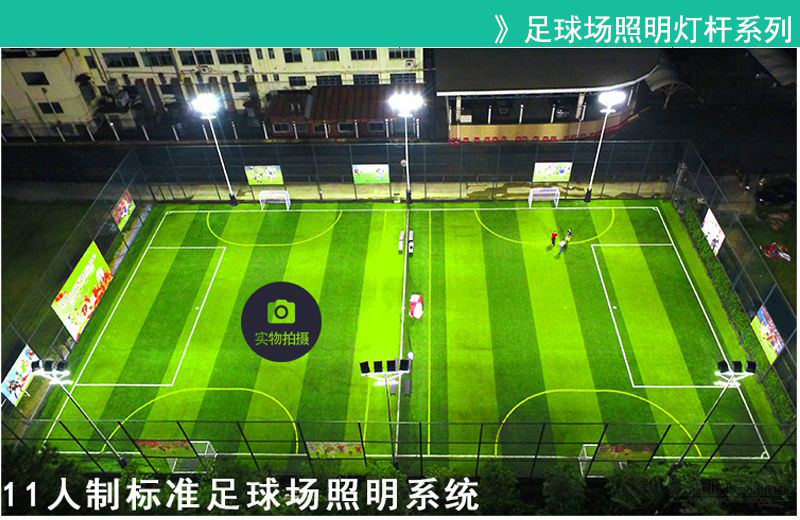

运动场高杆灯/足球场高杆灯实景展示——照明效果

运动场高杆灯/足球场高杆灯照明设计方案

运动场高杆灯/足球场高杆灯照明设计方案

运动场高杆灯/足球场高杆灯灯杆产品参数对照表,供参考

高度(米)
灯杆款型 上口径(mm) 下口径(mm) 壁厚(mm) 法兰(mm) 预埋件(地笼 适合场所
6 锥形单节 70 165 3.0 350*350*10 200*200*700 篮球场、羽毛球场、足球场、运动场
7 锥形单节
70 172 3.0 350*350*10
200*200*700
篮球场、羽毛球场、足球场、运动场
8 锥形单节
70 172 3.0 350*350*10
200*200*700
篮球场、羽毛球场、足球场、网球场、运动场
10 锥形单节
80 200 3.0 400*400*12 220*220*1000
篮球场、五人制足球场、运动场
12 锥形两节
80 220 4.0 400*400*15
220*220*1000
足球场、广场、运动场
15

锥形两

八角两节

120 280 4.0 450*450*20
250*250*1400
足球场、广场、运动场
18

锥形两

八角两节

120 350 5.0 500*500*20
280*280*1500
足球场、广场、运动场、高速服务区
20

锥形两

八角两节

120 380 6.0/8.0 550*550*25
320*320*1800
大型体育馆、广场、公园
25

八边形

十二边型(三节式

200 380 8.0 ------------ --------------- ------------------------------

运动场高杆灯/足球场高杆灯照明设计方案

运动场高杆灯/足球场高杆灯照明设计方案

运动场高杆灯/足球场高杆灯及其配套方案:

1、灯杆类型:锥形灯杆、两节式灯杆、六边形灯杆、方形灯杆

2、灯杆用途:篮球场灯杆、网球场灯杆、足球场灯杆、羽毛球灯杆、运动场灯杆

3、灯杆长度及口径:6米(上口径70mm,下口径165mm)、8米(上口径70下口径175mm)、12米(上口径80mm,下口径220mm)、其他,可根据客户要求定制。厚度3mm

4、灯杆表面处理:内外整体热镀锌,表面喷防紫外线氟碳漆

5、搭配灯具:上海亚明和飞利浦250w、400w、1000w高亮度球场灯专用金卤灯;

6、灯具性能具体说明:灯壳铝材压铸成型,透光件为钢化玻璃,灯具防护为IP65(全方位喷水而不水),金卤灯光效及穿透力强、照射距离远、配光均匀、是篮球场照明的选择灯杆材质:优质Q235-A低碳钢材一套灯具包含:预埋件(地脚笼)一拖二,一拖三,一拖四,一拖六灯杆为一次成型锥度杆,灯杆材料选用优质钢板,经大型折弯机一次折弯而成,其优质的力学性能保证了灯杆的强度要求。灯杆的焊接成型依照国家标准进行,并以此为检验依据。灯杆灯臂焊接成型后,内外热镀锌防腐处理,镀锌工艺经过酸洗、镀锌、水洗、磷化、钝化等工艺过程,表面光洁,无色差,且镀层均匀性好,镀层在560g/m2,65um以上,保证了灯杆二十年以上的防腐性能。
