LED工矿灯与传统卤素工矿灯对比
1.在工厂的能耗中,照明能耗占有一定的分量。例如在一个4万平方米的厂房建筑物中,照明用电负荷约为400KW,因此,在工厂照明灯具的选用中,如何实现节能、环保是摆在工厂设计者一个重要的课题。采用新型LED光源为基础的照明灯具,除了节能环保外,它还具有寿命长、响应时间快、光色纯光线集中等优点,近年来,广受消费者的青睐。
2.芯片选择:目前市面上大功率LED光源比较知名的品牌有:CREE、OSRAM、NICHIA、Lumileds(最早的LED),另外台湾厂商的晶元、艾迪森也是应用较为普及的品牌。为保证产品的稳定性,性价比以及实用性,此工矿灯我们选用台湾知名的晶元芯片作为光源。
3.功率选择:传统工矿灯以400W卤素灯和新型的LED工矿灯的特性对比,有着较为明显的差别,见下表:
灯种 |
光效(Lm/W) |
色温(K) |
显色指数(Ra) |
平均寿命(h) |
卤素灯工矿灯 |
17-33Lm/W |
3000/4500/5600 |
60-95 |
1500-2000 |
LED工矿灯 |
75-100Lm/W |
全色温 |
>70 |
30000-50000 |
考虑到在实际使用中的卤素灯光衰及二次出光问题,其实际发光效率低于30lm/W,往往无法达到标称的7成。依此我们首次开发的LED工矿灯功率设定为150W左右,一旦光照效果符合预期,即比传统灯具节能超过60%。
4. LED工矿灯验证结果:为了保证灯具的品质,我们在产品量产出货前进行了配光照度测试。
偏距 高度 |
0m |
0.5m |
1m |
1.5m |
2m |
2.5m |
3m |
3.5m |
4m |
4.5m |
5m |
5m |
442 |
428 |
396 |
346 |
295 |
239 |
177 |
130 |
97 |
68 |
48 |
6m |
293 |
288 |
273 |
252 |
225 |
196 |
170 |
141 |
113 |
91 |
73 |
7m |
192.2 |
190.4 |
182.3 |
171.5 |
157.2 |
140.8 |
125.3 |
110 |
92.8 |
76.2 |
61 |
8m |
151 |
150.4 |
147 |
140.7 |
132 |
121.8 |
110.9 |
99.4 |
88.3 |
79.3 |
67.7 |
9m |
115.6 |
114 |
111.5 |
107.5 |
102.5 |
95.5 |
88 |
80.4 |
73.6 |
67 |
59 |
10m |
93.6 |
93 |
92 |
89.5 |
85.8 |
81.5 |
76.6 |
71.6 |
66 |
61 |
56.3 |

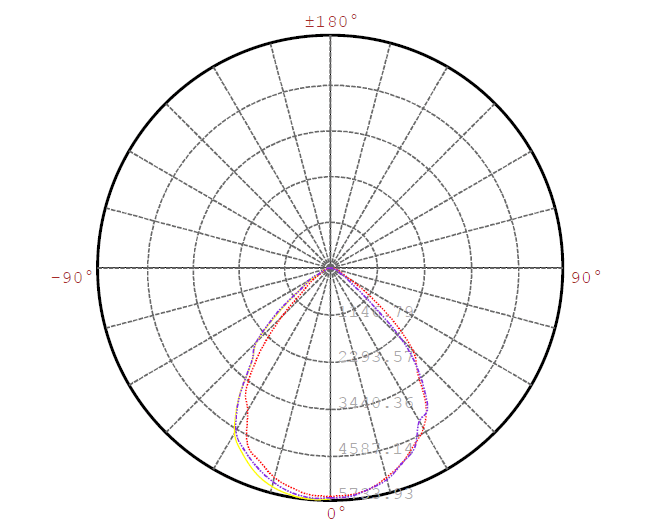

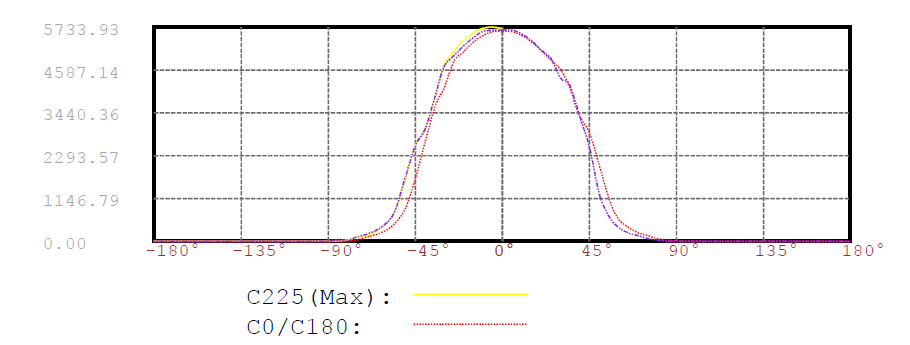

光强分布曲线图(单位:cd)

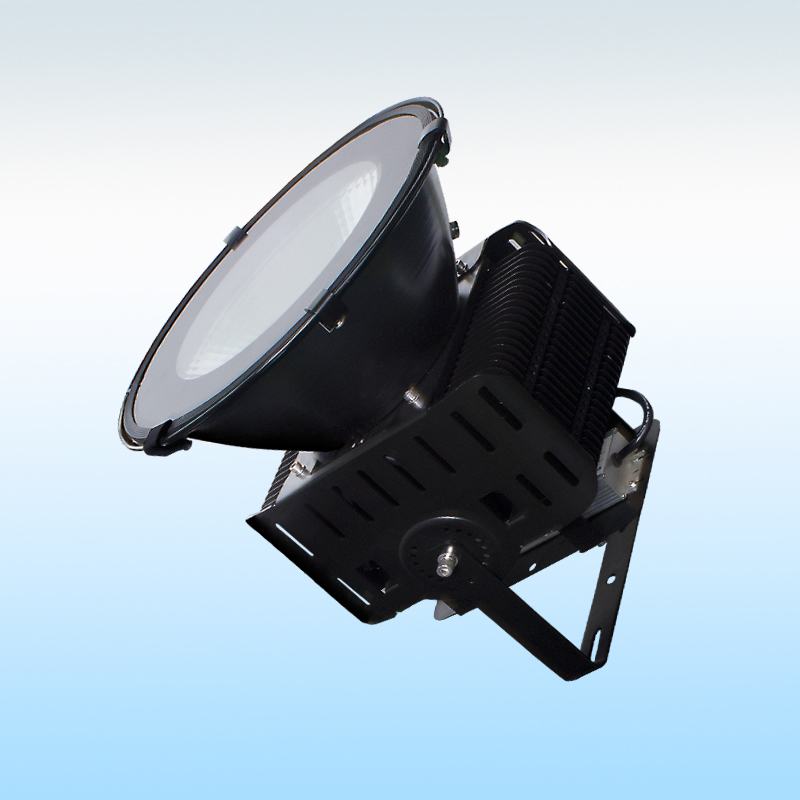

HGLED-G-014 LED工矿灯实物图
5.成本与效益评估:众所周知,相比高压钠灯或金卤灯作厂房照明用,LED工矿灯初期投入成本显然要高出传统灯具很多。然而由于LED光源具有光效高的特点,再加上制成灯具时, LED光源指向性强的优点很容易体现出来, LED灯具较传统灯具的效率也就高得多,所以其节能特点就能明显地体现出来。下表为我们的120WLED工矿灯与传统400W高压钠灯的一个投资效益分析。
项目 |
现用400卤素灯 |
替用LED150W节能灯 |
灯具年使用时间(hr) 按20小时/天*360天计算 |
7200 |
7200 |
使用灯具数量(盏) |
200 |
200 |
年耗电量(kwh) |
7200*200*400/1000=576000 |
7200*200*150=216000 |
年节省电量(kwh) 相对400W卤素灯 |
/ |
576000-216000=360000 |
年支付电费(RMB元) 按0.7元/kwh |
576000*0.7=403200 |
216000*0.7=151200 |
年节约电费(RMB元) 相对400W卤素灯 |
/ |
403200-151200=252000 |
投资回收年限 按每盏灯2500元计算 |
/ |
2500*200/252000=1.98 |
以上不包含卤素灯的更换费用,卤素灯的寿命为1500-2000小时即每年需要更换一次。
6.关于更换LED工矿灯后照度能否达到要求:400W卤素灯按每瓦25lm计算整灯10000lm;150WLED工矿灯按每瓦80lm计算整灯12000lm。从整体照度来讲150WLED工矿灯的亮度要大于400W卤素灯。按贵公司的横向间距4米。竖向间距8米,按上(4)的描述150WLED工矿灯可达到工作台面200lm的照度要求(不同地点的照度标准)。
