升降式高杆灯安装使用说明书-东莞市海光照明有限公司

目 录

挂钩式高杆照明灯具结构图

二、传动机构简图

三、主要技术参数

四、结构特点

五、安装说明

六、操作与使用

1.电器原理图

2.灯盘升降操作

3.电脑时控开关的定时设置

七、安装基础图

八、使用中的注意事项

主要技术参数：

主杆：

1.安装总高度：25m

2.灯盘直径：3.4m

3.配用电机功率：1.5KW

4.钢丝绳承载能力>1500Kg

5.升降速度：3m/s

6.总重量：2800Kg（实际重量会因为客户需求壁厚、灯盘款式不同而不同）

灯盘：

1.灯盘直径： 3.4M

2.灯盘总重量： 700KG（实际重量会因为客户需求灯盘款式不同而不同）

3.灯盘迎风面积： 0.85m²

升降机构：

1.电机： 功率：1.5K W

电压：380V 转速:150r/min

减速器型号：WD100 速比：40 ：1

钢丝绳 灯盘钢丝绳：￠8×3

主杆钢丝绳：￠10

光源电器：海光照明 400W*24

功率： 9.6KW

电压：220V

输入电源：三相四线 380V 50HZ

全灯总功率：11.1KW

全灯总重量：3500KG（实际重量会因为客户需求灯具款式不同而不同）

抗风速： 30M/S

结构特点：

1.升降式高杆灯由灯盘、灯杆、升降机构及电器装置等四部分组成。

2.活动灯盘采用优质型钢，镀锌板或是合金板、不锈钢板制造，结构合理，安全可靠，维修方便，内部安装光源电器，接线盒及导向机构。灯盘由三根均布的￠6.7钢线绳悬挂，导向机构由6只紧贴的橡胶轮及压力装置组成，确保灯盘在升降的过程中不晃动，不倾斜，运行平稳，灯盘外形美观、大方，具有美化环境气氛的功效。

3.灯杆采用优质钢板、由大型折弯机成形锥形杆体、分段焊接而成、在接口处均加焊有确其整体强度的内衬管，灯杆顶部安装有避雷装置，能保证雨季的安全使用，灯杆内外表面经热镀锌处理。具有优良的抗腐功能，确保10——15年内不生锈。

4.升降机构由电机、连轴器。钢丝绳卷筒、涡轮减速器、传动齿轮、钢丝绳、滑轮组、自动挂钩装置及限位开关等组件构成。灯盘升降速度3M/min，升降平稳，传动部分安装灯杆的下部，操作维修方便，自动脱挂钩装置，挂脱准确方便，使灯盘在正常使用的过程中，钢丝绳不受力，延长了使用寿命，提高了安全性，双重保险的限位开关，确保灯盘上升时不发生“冲顶”事故。

5.电器控制屏安装在灯杆下部，可分别控制三路照明电源，用以实现全部灯亮或部分灯亮，以满足不同的场合需要，控制屏安装有先进的微电脑时控开关，该开关不怕停电，每天走时误差小于0.5秒，内部自动充电，不需更换电池，每天最多可分别设置6次开和关，开关时间可按天或按周循环，最长控制时间为168小时，最短控制时间为1分钟，为确保升降操作的安全，控制屏安装有远端按钮插座，操作人员可站在灯杆5米外用按钮操作。

现场安装：

在灯杆到场地前，先将事先安装设备及工具准备好，根据灯杆重量准备好相应的汽吊一台，

高杆灯杆高16M-吊车吨位15T、高杆灯杆高20M-吊车吨位20T、高杆灯杆高25M-吊车吨位25T、高杆灯杆高30M-吊车吨位25T、高杆灯杆高35M-吊车吨位30T吊车及5T手拉葫芦一台、10----14磅大锤一把、12毫米---16毫米钢丝绳一段(根据灯杆的长度来定钢丝绳的长度)及基础螺丝扳手和其它常用的扳手和电工接线工具。

卸货

主杆运到施工场地上，用吊车将主杆和灯盘及其它配件吊下，并按照海光照明提供的发货单清点产品。

套接主杆

将主杆在场地上将上下底接分清，将主杆的底节和中节对接好(注意焊缝的方向)，用事先准备好的钢丝绳和手拉葫芦将两节主杆拉紧，在用力拉紧的同时要用大锤不挺的敲打套接处的焊缝，使连接的主杆密实，用同样的方法连接好顶节(一定不要忘记，套接前先将挂钩圈先套入顶节)。

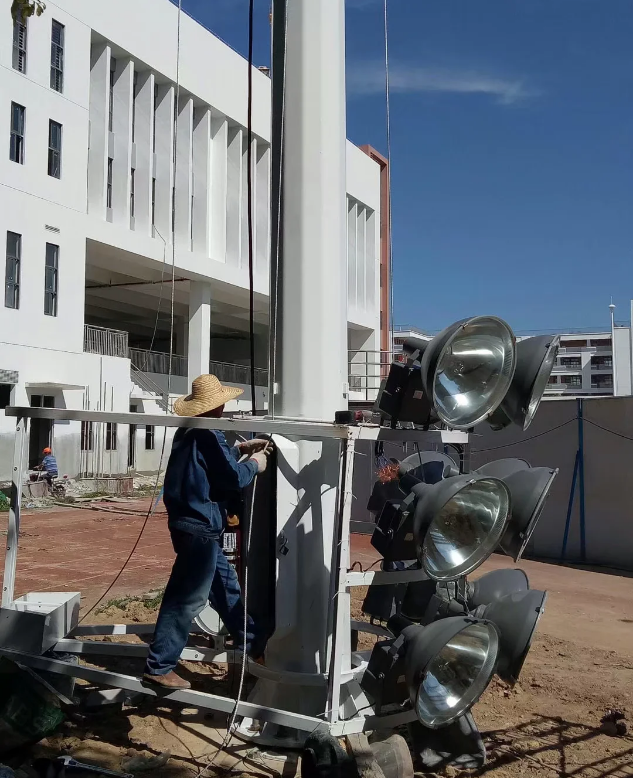

组装配件

连接好主杆后，打开底节电器门，安装好卷扬机和电器板，穿好钢丝绳和电缆，并将钢丝绳下端和卷扬机的滚筒固定好，到顶端组装好滑轮(要分清钢丝绳滑轮和电缆滑轮)，再组装好滑轮护盖，和避雷针，穿好行程线，在顶。
