【灯具科普】户外照明工程灯具识图与详解

2019-12-18 12:05:51      点击:

能透光、分配和改变光源分布的器具。包括除光源外所有用于固定和保护光源所需全部零、部件,以及与电源连接所必需的线路附件。

照明灯具分类

照明灯具的分类方式很多,主要有以下四种方式;

一、根据灯具的防护等级来分类;

二、根据灯具的防触电保护等级来分类;

三、根据灯具安装、使用位置分类;

四、根据灯具用途分类。

在此我分别将四种分类一一说明,并对按用途分类进行详细说明

【灯具科普】户外照明工程灯具识图与详解

根据防触电等级分类

为了电器安全,灯具所有带电部分必须采用绝缘材料等加以隔离。灯具的这种保护人身安全的措施称为防触电保护。根据防触电保护方式,灯具可分为 0 、Ι、Ⅱ、Ⅲ 四类,每一类灯具的主要性能及其应用情况下面有详细的说明:

0 类:保护依赖基本绝缘 - 在易触及的部分及外壳和带电体间的绝缘 适用安全程度高的场合 , 且灯具安装、维护方便。如空气干燥、尘埃少、木地板等条件下的吊灯、吸顶灯

Ⅰ类:除基本绝缘外,易触及的部分及外壳有接地装置,一旦基本绝缘失效时,不致有危险用于金属外壳灯具 , 如投光灯、路灯、庭院灯等,提高安全程度

Ⅱ类:除基本绝缘,还有补充绝缘,做成双重绝缘或加强绝缘,提高安全性绝缘性好,安全程度高,适用与环境差、人经常触摸的灯具,如台灯、手提灯等

Ⅲ类:采用特低安全电压(交流有效值 <50V ),且灯内不会产生高于此值的电压 灯具安全程度最高,用于恶劣环境,如机床工作灯、儿童用灯等 表 1 灯具的防触电保护分

从电气安全角度看, 0 类灯具的安全程度最低,Ι、Ⅱ类较高,Ⅲ类最高。有些国家已不允许生产 0 类灯具,我国目前尚无此规定。

在照明设计时,应综合考虑使用场所的环境操作对象、安装和使用位置等因素,选用合适类别的灯具。在使用条件或使用方法恶劣场所应使用Ⅲ类灯具,一般情况下可采用Ι类或Ⅱ类灯具。

根据安装、使用位置分类可分为室内灯具室外灯具两类

根据用途可分为:

1、道路灯

2、泛光灯

3、投射灯

4、地埋灯

5、草坪灯

6、庭院灯

7、景观灯

8、广场灯

9、壁灯

10、柱头灯

11、轮廓灯

12、点光源

13、洗墙灯

14、灯带

15、隧道灯

16、工矿灯

17、水下灯

18、探照灯

19、航空障碍灯

道路灯

道路灯是在道路上设置为在夜间给车辆和行人提供必要能见度的照明设施。道路灯可以改善交通条件,减轻驾驶员疲劳,并有利于提高道路通行能力和保证交通安全。

道路灯需要配光合理,其光源最好有寿命超长,常年使用免维护。光效高、显色性好,能在超低温环境下瞬时启动正常工作的特点。目前,道路灯常见的有高压汞灯、高压钠灯、低压钠灯、金卤灯、无极灯、LED等光源。现阶段道路灯光源的主流产品仍为高压钠灯,近年由于国家大力提倡节能减排,无极灯、LED、太阳能作为新型光源相比传统光源,更加节能、环保。

泛光灯/投光灯

泛光灯投光灯是夜景照明中最常见的灯具。两种灯具基本类似,总体上来说泛光灯是宽光束投射,适用于投射大面积区域,一般光束角大于10°投射的光束宽而且短;投光灯是窄光束投射,将光照射到特定的区域。光束窄而且长。

适用于泛光灯/投光灯的光源主要有:卤素灯、金卤灯、高压钠灯、低压钠灯、无极灯、LED

泛光灯/投光灯光束角大小可分为:窄光束<20°、中光束20°~40°、宽光束>40°

灯具出光口可以增加透镜、滤镜、滤色片等,形成不同的光照效果

根据光照分布特点,泛光灯、投光灯可分为:对称式、非对称式

【灯具科普】户外照明工程灯具识图与详解

泛光灯/投光灯的光学部件:反射器、格栅、遮光罩等

【灯具科普】户外照明工程灯具识图与详解


泛光灯/投光灯的机械部件:外壳、调焦机构、支架

【灯具科普】户外照明工程灯具识图与详解

泛光灯/投光灯根据光源需要会设一些电器部件,主要是镇流器、电容器、触发器;由于LED的普及,这类已经逐渐被淘汰了。

【灯具科普】户外照明工程灯具识图与详解

泛光灯主要应用于建筑立面、广告牌、公路、铁路隧道、广场等大面积照射部位。

【灯具科普】户外照明工程灯具识图与详解

投光灯主要用于建筑立面、立柱、纪念碑、雕塑等小范围具体部位的投射。

【灯具科普】户外照明工程灯具识图与详解

地埋灯

地埋灯与投光灯相似,只是安装在地面上,向上发光。

有功能性、装饰性照明的目的。

常用光源有:卤素灯、荧光灯、金卤灯、钠灯、LED

常见的外形有圆形、方形、线条型三种

【灯具科普】户外照明工程灯具识图与详解


单向正发光

【灯具科普】户外照明工程灯具识图与详解

单向侧发光

【灯具科普】户外照明工程灯具识图与详解


双向发光

【灯具科普】户外照明工程灯具识图与详解


多向发光

【灯具科普】户外照明工程灯具识图与详解


地埋灯的用途

【灯具科普】户外照明工程灯具识图与详解

由于地埋灯是直接安装在地面上,所以对灯具的表面的压力荷载、防水、表面温度、眩光控制有严格要求。

【灯具科普】户外照明工程灯具识图与详解


【灯具科普】户外照明工程灯具识图与详解


草坪灯

草坪灯一般用于城市绿化、草坪、公园庭院步道中。有功能性和装饰性双重照明目的

光源一般采用:卤素灯、节能灯、金卤灯、钠灯、LED

草坪灯一般灯高1.2米以下

近年来草坪灯也多采用太阳能等节能、绿色能源。

【灯具科普】户外照明工程灯具识图与详解

庭院灯(步道灯)

主要应用于城市人行道、小区步道、旅游景区、公园广场、绿化带等。

现代庭院照明灯具不但提供良好的照明,而且还要用照明展现建筑物自身的特点和独特风格,并与环境协调一致。

庭院灯一般灯杆高3-5米。

光源多采用节能灯、金卤灯、钠灯、LED。

灯体主要组成部分:灯杆、灯罩、光源、控制部件(反射器)、电器。

【灯具科普】户外照明工程灯具识图与详解

景观灯

主要应用于旅游景区、公园、广场、绿化带等。

景观艺术灯是现代景观中不可缺少的部分。它不仅自身具有较高的观赏性,还强调艺术灯的景观与景区历史文化、周围环境的协调统一。

景观艺术灯利用不同的造型、相异的光色与亮度来营造景点。

【灯具科普】户外照明工程灯具识图与详解


广场灯(高杆灯)

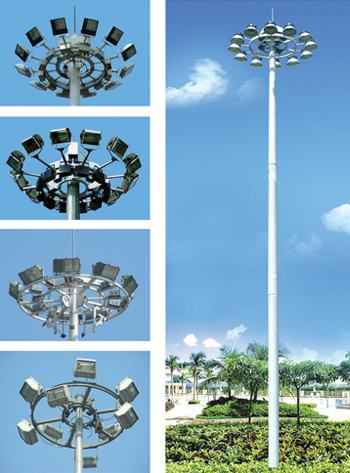

一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。它由灯头、内部灯具电气、杆体及基础部分组成。

高杆灯的使用范围:城市广场、车站、码头、货场,公路,体育场、立交桥。

光源一般采用:高压钠灯、金卤灯、高压汞灯、无极灯、LED。

【灯具科普】户外照明工程灯具识图与详解


壁灯

壁灯是指安装在墙壁上的灯,有室内、室外两种。

壁灯可以作为一般性功能照明,也可作为装饰性照明,渲染个性。

一般用于:墙壁、坡道、台阶、门柱等。

光源一般采用:节能灯、白炽灯、卤素灯、金卤灯、LED。

【灯具科普】户外照明工程灯具识图与详解

柱头灯(墙头灯)

柱头灯一般用于小区、公园的墙头、门柱、立柱上,有功能性和装饰性双重照明目的。

光源一般采用LED节能灯。

【灯具科普】户外照明工程灯具识图与详解


LED

LED是20世纪50年代发展起来的一种新光源。特点是:光效高、颜色好、寿命长、电压低、体积小、无污染、无辐射、可靠性强。

在城市夜景照明领域,尽管应用LED刚刚开始,但已显示出它特有的技术和艺术魅力。

LED灯在夜景照明中的优点:

一、照明效果的动感、动态化。LED光源色彩鲜艳,通过电脑程序控制能实现各种规律的变化,可以播放视频、动画。

二、夜景照明设备隐蔽性好。由于LED灯具体积小,不易被发现,不影响白天景观。

三、夜景照明安全性好。LED光源在低压下工作,而且光源无汞、无玻璃等易碎物件, 在使 用中不会引发安全问题。

四、夜景照明设施的维修与管理工作量小、费用低。原因是LED寿命长,不需经常更换,而且耗电量低。

LED广泛应用于建筑物、道路、广告牌、桥梁、酒店、商场等场所装饰。

LED轮廓灯

【灯具科普】户外照明工程灯具识图与详解


主要用于建筑物桥梁等轮廓的勾勒。

LED数码管

主要应用于建筑物轮廓、立面的勾勒。有单色、全彩色。全彩色可实现各种变化,可以播放视频、动画。

【灯具科普】户外照明工程灯具识图与详解

数码管的亚克力外壳有透明色和乳白色两种,两种外壳各有优缺点。

【灯具科普】户外照明工程灯具识图与详解

LED点光源

【灯具科普】户外照明工程灯具识图与详解

LED洗墙灯

LED洗墙因为其外形为长条形,也有人将之称为LED线条灯,主要也是用来做建筑装饰照明之用,还有用来勾勒大型建筑的轮廓。

【灯具科普】户外照明工程灯具识图与详解

LED灯带

【灯具科普】户外照明工程灯具识图与详解

隧道灯

为解决车辆驶入或驶出隧道时亮度的突变使视觉产生的“黑洞效应”或“白洞效应”,用于隧道照明的特殊灯具。

光源一般采用金卤灯、钠灯、无极灯、LED。

【灯具科普】户外照明工程灯具识图与详解

工矿灯

工厂、矿井的生产作业区中使用的灯具。工矿灯除了在通常环境中使用的各种照明灯外,还有特殊环境中使用的防爆灯和防腐蚀灯等。

【灯具科普】户外照明工程灯具识图与详解


水下灯

水下灯简单的指就是装在水中的灯,外观小而精致,美观大方,外型和有些地埋灯差不多,只是多了个安装底盘,底盘是用螺丝固定的。

水底灯光源一般为PAR灯、LED。水底灯对防水、防腐蚀的要求非常严格,要求达到防护等级IP68。灯体多采用铜、不锈钢材料。同时水底灯多为低压供电。

【灯具科普】户外照明工程灯具识图与详解

探照灯

应用范围:城市标志性建筑物,广场,公园,酒店,河滨,旅游景点,大型户外演出,大型户外灯光表演。

【灯具科普】户外照明工程灯具识图与详解

航空障碍灯

是为保证飞机在夜间安全行驶而安装在某些高大建筑物上的一类交通灯。它在夜间发出规定的灯光颜色和闪光频率,达到规定的照射角度和能见距离。

【灯具科普】户外照明工程灯具识图与详解
