太阳能路灯设计方案

2017-04-10 11:43:05      点击:

太阳能路灯设计方案

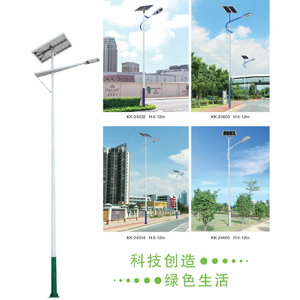

太阳能路灯

本设计中灯杆高度6米,地面照度可达到国家有关标准中的照明要求。现将太阳能照明设计方案简述如下:

一、太阳能路灯主要优点:

1、方便:随着人民物质生活水平的不断提高,夜间生活也日益丰富,在晚上可以看到街头行人络绎不绝,各种车辆频繁进出,为方便出行、防范犯罪,装置路灯已是城乡街道迫切需要解决的问题。太阳能路灯不用架设线路,不需挖掘地沟,安装、迁移、维护都很方便,是城镇照明的首选方案;

2、节能:普通电力设施的建设周期长、任务重,消耗电力非常可观,每月结算也十分麻烦,采用太阳能路灯,可以大量节约电力,减少电费和维护费用支出;

3、安全:太阳能路灯采用12V和24V低压直流电,即使发生漏电或直接触碰,也不会对人、畜造成任何危害;

4、可靠:太阳能路灯之间没有电力线路的连接,在自然灾害中不会因为电力中断而夜间全部停止工作。

5、环保:太阳能发电过程没有任何污染,是国际上公认的洁净能源,是世界各国开发可循环能源的首选,安装太阳能路灯,将成为这个美丽城市一个新的景观亮点

住房和城乡建设部副部长、中国城市科学研究会理事长仇保兴在《建设生态城镇纲要》中也指出:要提高太阳能利用。如太阳能热水器建筑一体化,太阳能LED路灯,公共建筑物屋顶太阳能的电池系统等等都可推广应用。

二、设计依据

由中国建筑科学研究院主编、国家建设部批准的CJJ45-2006《城市道路照明设计标准》 中有关二级道路和居住区照明的相关要求;

三、设计方案

按照客户要求,本设计提出如下配置方案:

设计指标:

灯杆:总高6米

安装地点:客户提供

照明时间:12小时(上半夜全亮,下半夜半亮)

阴雨天:5天以上

一.    客户要求系统主要配置

序号

设备名称

型号/规格说明

数量

1

太阳能电池板

80W/18V

晶体硅

2

2

太阳能灯控制器

24V/10A

过冲过放保护



1

3

光源

42W/24V

 大功率LED

1

4

蓄电池

80AH/12V

深循环电池,阀控免维护

2

5

路灯灯杆及配件

自立式

总高6热度锌

1

6

辅助材料



配件

1

7

出厂价(元)

¥:

二.    客户要求系统主要配置

序号

设备名称

型号/规格说明

数量

1

太阳能电池板

80W/18V

晶体硅

1

2

太阳能灯控制器

12V/10A

过冲过放保护



1

3

光源

21W/12V

 大功率LED

1

4

蓄电池

80AH/12V

深循环电池,阀控免维护

1

5

路灯灯杆及配件

自立式

总高6热度锌

1

6

辅助材料



配件

1

7

出厂价(元)

¥:



现对灯具各部件说明如下:

(1) 太阳电池组件:太阳能采用进口多晶或单晶硅太阳电池片经切割焊接、钢化玻璃封装,安装在灯杆的顶部,全部面向正南方,角度为30度。太阳能电池组件是太阳能灯具的心脏部件,是我公司自己生产的,质量有可靠保证,可使用25年以上时间;

(2) 控制器太阳能路灯设计成全自动开关,通过控制装置,白天太阳能对蓄电池充电,晚上蓄电池对光源放电。控制器还对蓄电池有保护功能,当蓄电池过量充电或过量放电时,控制器能适时地切断电源,保护蓄电池不受损坏。控制器也是我公司自行开发生产的,可以长期使用;

(3) 蓄电池:蓄电池两个为蓄电池组然后接入控制器,我们采用的蓄电池符合JB/T457-2000“铅酸阀控密封蓄电池”的行业标准。而且通过了CGC/GF004:2007《太阳光伏能源系统用铅酸蓄电池认证技术规范》(国家认监委备案号:CNCA/CTS 0004-2008)。由于我们采用特殊的阶段式充放电保护控制电路,可有效延长蓄电池的寿命,使用寿命可达3~5年。

(4) LED光源LED路灯使用寿命长,光源寿命50,000小时以上,是传统灯的10倍, 智能控制,恒流驱动,功率可根据需要实现智能调节,显色指数高,显色性好。对颜色的呈现更真实,更鲜艳,绿色环保。不含铅,汞等污染元素,对环境没有任何污染,宽输入电压,PWM恒流技术,效率高,热量低,恒流精度高,发光效率高。LED在现有条件下发出光的效率100-110lm/w。该路灯节能效果明显,与传统的高压钠灯路灯相比,在得到相同的路面照度前提下,节约电能50%以上。

报价说明

、安装、质量保证和服务:

六、工期

合同签订后预付款到达乙方帐号后开始生产,合同签订后30日历天(按照灯具数量确定具体生产日期)内完成供货。如遇特殊情况不能按期交货,双方应及时协商解决。

七、说明

因材料价格变化,以上报价有效期为十天。

审核:                                         预算:
