太阳能路灯控制器连接顺序：

　　1、连接蓄电池。连接蓄电池之前，确保蓄电池电压高于6V 以启动控制器。若系统是24V的，得确保蓄电池电压不低于18V。系统电压选择只有在第一次启动控制器时自动识别。安装保险时，注意保险装置离蓄电池正极端最大距离为150mm，确认接线无误后接通保险。

　　2、连接负载。太阳能路灯控制器负载端可以连接额定工作电压与蓄电池额定电压相同的直流用电设备，控制器以蓄电池电压给负载供电。接负载的正负极到控制器的负载接线端子。负载端可能存在电压，接线时要仔细认真，避免发生短路。应该在负载正极或负极导线上接一个保险装置，安装过程中不要接通保险。安装后确认无误接通保险。如果负载是通过配电盘连接的，每一个负载回路中都有单独接保险，所有的负载电流不能超过控制器的额定电流。

　　3、连接光伏阵列。控制器能够适用12V、24V的离网型太阳能组件，也可以使用开路电压不超过规定的最大输入电压的并网组件。系统中太阳能路灯组件电压要不低于系统电压。

　　4、检查连接。再检查一遍所有的连接，看每一个端子的正负极是否正确，6 个接线端子是否都拧紧了。

　　5、确认通电。当蓄电池给控制器供电，控制器启动时，控制器上的蓄电池LED 指示灯会点亮，注意观察是否正确。

　　6、接上蓄电池后，控制器指示灯呈流水状态。注：正负极接反，控制器不工作

　　7、接好负载后，连续按三下“调整”按键，调整时间，负载亮。注：负载不能短路，不然损坏控制器

　　8、负载不亮，请检查负载，或测量蓄电池电压。

　　9、接上光电池后，负载灭，说明光控正常，反之，请检查光电池。

　　10、测试阶段：（1）若一切都正常，绿灯常亮。（2）若蓄电池欠压，红灯常亮。（3）光电池无电压，黄灯常亮。

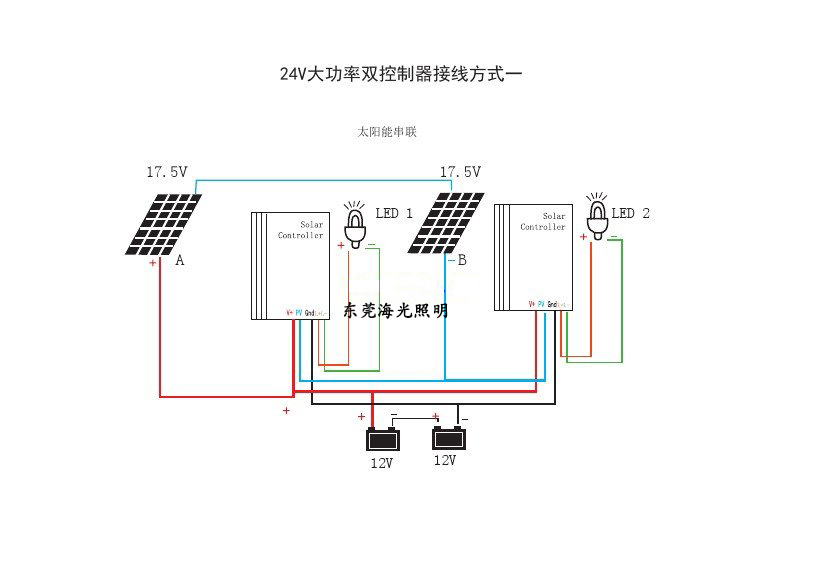

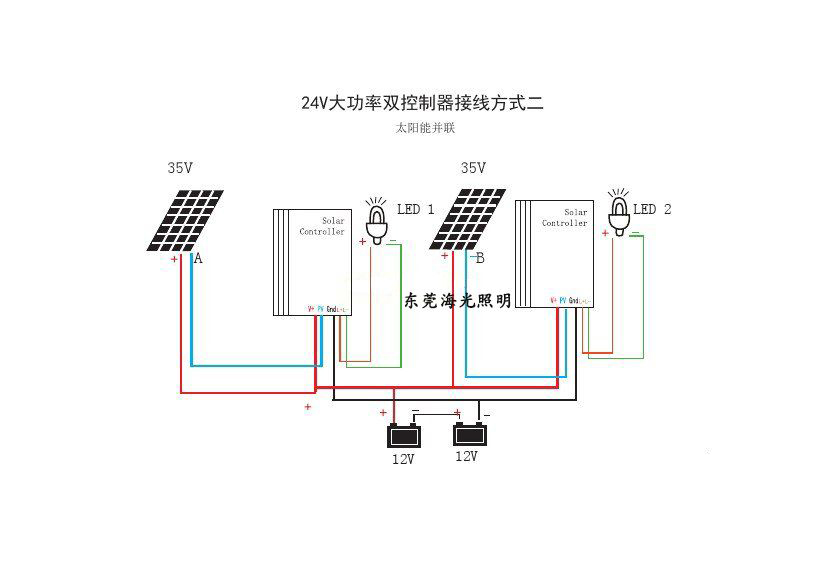

　　注意:接线方法，要按照控制器上面所标注的图示接线。否则控制器不工作。
