【球场灯灯杆厂家价格】体育场地照明灯要求 照明设计要点及步骤

2019-07-31 10:21:44      点击:

现代化的大型综合体育馆,其在功能上不仅要能满足各类大型比赛,而且还可承担不同的大型文艺表演,集会等任务。馆内分为主赛场和一般赛场,通常包括羽毛球馆、乒乓球馆、排球馆、网球馆、篮球馆、田径会场及其配套功能区等。

同一场地举办不同的赛事确实能够在某种程度上节约资源,并且一场多用也能很好的避免场地浪费,但这样一来也存在一定的问题,体育比赛和文艺表演需要的灯光各不相同,篮球比赛和乒乓球比赛对照度也有不同的要求,甚至正规比赛和日常训练更是两种环境,这就要求比赛场地的灯光能够在不同模式中切换!单一的灯光已经无法满足越来越多元化的场馆了。

照明是体育馆功能得以充分体现的重要环节之一,其中体育馆照明的重点是运动场照明,即比赛照明;其次是一般照明、观众席照明、应急照明、场地照明、建筑里面照明、室内照明以及道路照明等。这些都是体育场照明的重要组成部分;如何来满足各类比赛场地的场景照明,使色温、照度、眩光、显色指数等都达到规定的标准。这不仅仅是灯具上的选择,还取决于照明系统的选择及分配。

【球场灯灯杆厂家价格】体育场地照明灯要求 照明设计要点及步骤

一、光源的选择:

1、灯具安装高度较高的体育场馆,光源宜采用高悬挂高效LED投光灯具、金属卤化物灯(金卤灯)。

2、顶棚较低,面积较小的室内体育馆,宜采用高悬挂金卤灯、小功率LED灯具。

3、特殊场所光源可采用特殊灯具,如防爆灯具。

4、光源功率应与比赛场地大小,安装位置和高度相适应。室外体育场宜采用大功率和中功率LED灯具、金属卤化物灯,并保证光源工作不间断或快速启动。

5、光源应具有适宜的色温,良好的显色性,高光效,长寿命和稳定的点燃及光电特性。

6、眩光与灯具的发光方式、安装高度、角度、灯具功率有直接关系,对眩光要求高的场所推荐采用高悬挂LED灯具或者采用高度角度的调整来降低灯具的眩光。

发光方式:

点光源(LED、金卤灯),特点,单点光效高,眩光大,难以控制;

面光源(高悬挂荧光灯、高悬挂LED灯),照度均匀,眩光低。

7、光源的相关色温及应用可按下表确定。光源的相关色温及应用

相关色温(K)色调体育场馆应用<3300暖色小型训练场所,非比赛场所3300~5300中间色训练场所,比赛场所>5300冷色

二、灯具的选择

1、灯具及附件的安全性能应完全符合相关标准的规定。

2、灯具的防触电等级应符合下列要求:

应选用有金属外壳接地的工类灯具或II类灯具。

游泳池和类似场所应选用防触电等级为III类的灯具。

3、灯具效率不应低于下表的规定:灯具效率(%)

高强度气体放电灯灯具65栅格式荧光灯具75透明保护罩荧光灯具65

4、灯具宜有多种配光形式,体育场馆灯光灯灯具可按下表进行分类:投光灯具分类

光束分类光束张角范围(度)窄光束10~45中光束46~100宽光束100~160

注:按光束分布范围1/10最大光强的张角分类。

(1)灯具配光应与灯具安装高度,位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具,室内体育场宜选用中光束和宽光束灯具。

(2)灯具宜具有防眩光措施。

(3)灯具及附件应能满足使用环境的要求,灯具应强度高,耐腐蚀,灯具电器附件都必须满足耐热等级的要求。

(4) 金属卤化物灯不宜采用敞开式灯具。灯具外壳的防护等级不应小于IP55,不便于维护或污染严重的的场所防护等级不应小于IP65。

(5)灯具的开户方式应确保在维护时不改变其瞄准角度。

(6)安装在高空中的灯具宜选用重量轻,体积小和风载系数小的产品。

(7)灯具应自带或附带调角度的指示装置。灯具锁紧装置应能承受在使用条件下的最大风荷载。

(8) 灯具及其附件要有防坠落措施。

三、常用灯具

高悬挂荧光灯性能特点:独有的反射器设计,效率可达90-95%;更多灯管配置数量选择,便于灵活布灯和配光设计,实现节能的最大化;配合专业高悬挂长寿命荧光灯管,实现更高流明维持率和更长寿命;高效节能,与传统HID灯具相比,节能可达50-60%。该灯具在舒适、照度、眩光上均优于其它类型灯具,能够为客户带来专业、舒适有照明环境.同时此款灯具还适用于室内网球场照明、室内篮球场照明、羽毛球场照明、室内综合场馆照明等室内运动场馆。

球场专业投光灯性能特点:灯具轻便,配有容易搬运的手柄,同时配有360o调节的安装支架;同时配有精确的瞄准器配件,安装在灯体的顶端或低端;环境温度:可适应室内外常规天气使用;通过逐步改进,灯具的发光效率及光的有效利用率大大提高;独特椭圆形光学系统配合新型光源,保证整体效率具有高的可靠性,低眩光和最佳的照明水平,外观紧凑美观,风阻系数小,重量轻。灯具具有独特设计的配光曲线;光束精准、多种配光、瞬间启动等特点。

高效泛光球场LED灯具性能特点:专利“鳍片式”散热结构设计LED散热面积更大,热导性能更佳,不但有效降低了LED结点升温,而且光衰更低寿命更长,同时产品重量更轻、安全使用性能极高,是市场上适合体育照明使用的高科技LED灯具产品。

四、灯具附件的选择

1、选用的照明灯具应灯具应符合现行国家相关标准的有关规定。

2、根据照明场所的环境要求,分别选用下列灯具。

3、在有腐蚀性气体或蒸汽的场所,宜采用防腐蚀密闭式灯具。

4、在振动,摆动较大的场所的灯具应有防震,防脱落措施。

5、在需防止紫外线照射的场所,应采用隔紫外线灯具或无柴光源。

6、直接安装在可燃材料表面的灯具,应采用标有“F”标志的灯具。

五、镇流器等核心部件的选取

1、高悬挂荧光灯具配用电子镇流器,光源应采用专用长寿命光源,保证光效及寿命。

2、高压钠灯,金属卤化物灯应采用节能型电感镇流器,在电压偏差较大的场所,宜配用恒功率镇流器,功率较小者可配用电子镇流器。

3、LED灯具电源驱动应选择质量稳定,散热良好的产品,以保证灯具的光衰及使用寿命。

六、灯杆及设置要求当场地采用四塔式,多塔式或塔带混合照明方式布灯时,需要选用照明灯杆作为灯具的承载体。照明灯杆在满足照明技术条件要求的情况下,与建筑物的关系主要有以下几种方式:

1、灯杆独立于主体建筑物之外,这种灯杆作为独立设备单独存在,目前应用广泛。

2、灯杆依附于主体建筑物上,但未同主体建筑整体结合,这种形式的基础同建筑物基础形式可能不同,需单独处理。

3、灯杆依附于主体建筑物上,并同主体建筑物整体结合时,这种形式能很好的处理美观问题,如果这种方案可行,可优先考虑采用这种方案。

4、灯杆应根据航空管理设置障碍照明。

七、马道及设置要求

1、体育馆按需设置马道,马道设置的数量,高度,走向和位置应满足照明装置的要求。

2、马道应留有足够的操作空间。

3、马道的安装位置应避免建筑装饰材料,安装部件,管线和结构件等对照明光线的遮挡。

照明设计的十五大步骤

一、分析图纸,了解设计

小万拿到体育馆的图纸后一般会分析体育馆的功能,以及场地的布局,同时根据不同的功能查相关的规范。

二、安装定位

确定体育馆灯具安装位置,这一步非常重要,是以后进行照度计算的基础。一般体育馆的照明灯具大部分会安装在马道上,所以一般应根据马道的位置设计灯位。

三、体育场馆的照明标准

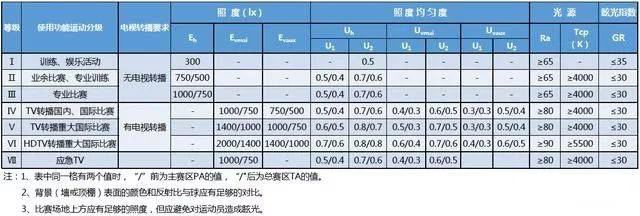

羽毛球场照明标准

羽毛球场照明标准

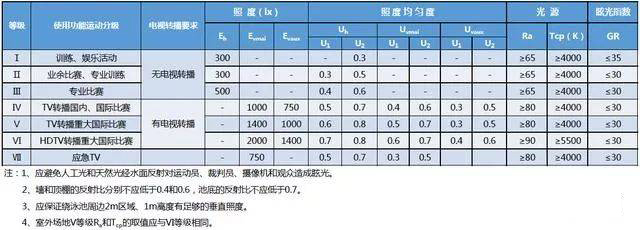

奥运会关于篮球、排球场地照明标准

篮球、排球场地照明标准

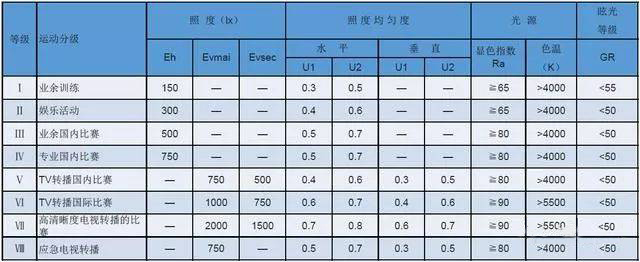

网球场照明标准

网球场照明标准

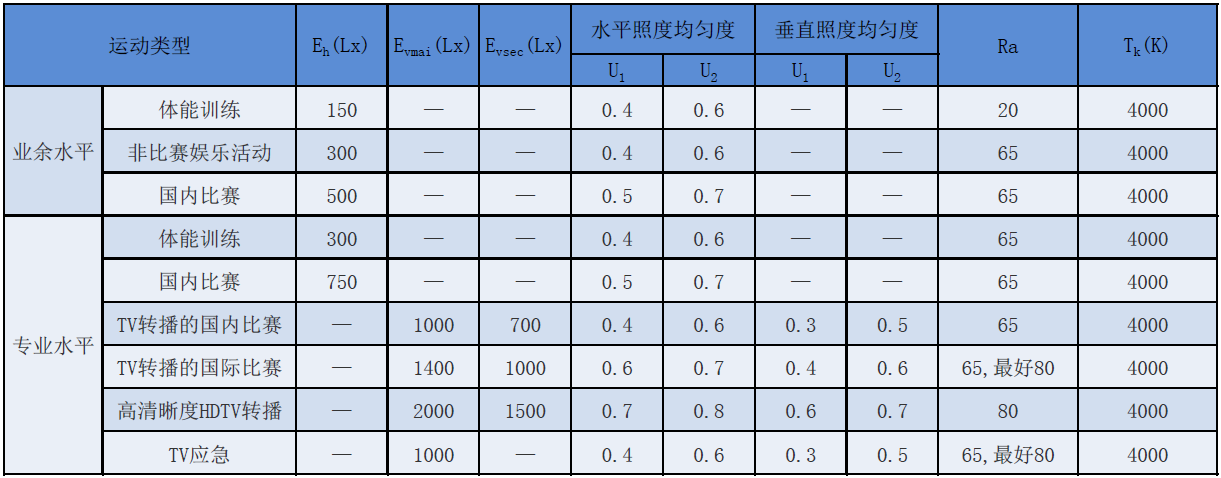

田径场地照明标准

田径场地照明标准

游泳池照明标准

游泳池照明标准

GAISF兵乓球照明标准

GAISF兵乓球照明标准

注:

1.兵乓球比赛场地大小。7m×14m,TPA:1.52m×2.72m

2.摄像机**位置:主摄像机沿比赛场的边线或垂线设置,辅助摄像机设置高度和球网齐。

3.计算网格为2m×2m。

4.测量网格**为2m×2m,**为4m×4m。

5.国际兵乓球ITTF:照明设计应限制从球台到底的阴影。

兵乓球球场的照明标准

兵乓球照明标准

注:

1.比赛场地上空较高高度上应有良好的照度和照度均匀度,但应避免对运动员造成眩光。

2.兵乓球台上应无阴影,同时还应避免周边护板阴影的影响。

3.比赛场地中四边的垂直照度之比不应大于1.5。

四、常用灯具

海光照明为您推荐体育场馆专用灯具:

高悬挂荧光灯和高悬挂LED灯具性能特点:独有的反射器设计,效率可达90-95%;更多灯管配置数量选择,便于灵活布灯和配光设计,实现节能的最大化;配合专业高悬挂长寿命荧光灯管,实现更高流明维持率和更长寿命;高效节能,与传统HID灯具相比,节能可达50-60%。该灯具在舒适、照度、眩光上均优于其它类型灯具,能够为客户带来专业、舒适有照明环境,同时此款灯具还适用于室内网球场照明、室内篮球场照明、羽毛球场照明、室内综合场馆照明等室内运动场馆。

球场专业投光灯性能特点:灯具轻便,配有容易搬运的手柄,同时配有360o调节的安装支架;同时配有精确的瞄准器配件,安装在灯体的顶端或低端;环境温度:可适应室内外常规天气使用;通过逐步改进,灯具的发光效率及光的有效利用率大大提高;独特椭圆形光学系统配合新型光源,保证整体效率具有高的可靠性,低眩光和最佳的照明水平,外观紧凑美观,风阻系数小,重量轻。灯具具有独特设计的配光曲线;光束精准、多种配光、瞬间启动等特点。

高效泛光球场LED灯具性能特点:专利“鳍片式”散热结构设计LED散热面积更大,热导性能更佳,不但有效降低了LED结点升温,而且光衰更低寿命更长,同时产品重量更轻、安全使用性能极高,是市场上适合体育照明使用的高科技LED灯具产品。

五、摄像机位的确定

根据不同的场地位置,摄像机机位的确立根据国家标准规范,应基本确立一个主摄像机和两个副摄像机机位。还有一些拍摄特殊镜头的机位,不作重点考虑。

六、应出具的图纸(海光照明以篮球场举例)

根据不同级别模式应出具不同的照度分析图纸

1、HDTV转播重大国际比赛模式

①应出篮球场的水平照度模式

②应出篮球场的垂直照度模式

③应出每个机位的眩光分析图

④FOP照度分析

2、TV转播重大国际比赛模式

①应出篮球场的水平照度模式。

②应出篮球场的垂直照度模式

③应出每个机位的眩光分析图

④FOP照度分析

3、TV转播国家、国际比赛模式

①应出篮球场的水平照度模式

②应出篮球场的垂直照度模式

③应出每个机位的眩光分析图

④FOP照度分析

4、专业比赛模式

①应出篮球场的水平照度模式

5、业余比赛、专业训练模式

①应出篮球场的水平照度模式

6、训练和娱乐活动模式

①应出篮球场的水平照度模式

七、广告牌照度分析

广告是业主的重要收入之一,广告的照明也显得非常重要。应根据广告的位置单独出图左照度分析,只作垂直照度即可,还应注意广告牌的仰角。

八、清扫模式下的照度分析

1、观众席的清扫模式下的水平照度分析

2、主场地的清扫模式下的水平照度分析

九、应急照明

根据设计规范要求

1、观众席的应急模式下的水平照度分析

2、主场地的应急模式下的水平照度分析

十、控制系统及说明

在控制系统中应有防火应急设计,还应考虑日后场馆举办活动的增容问题。

十一、应出具体育场馆照明的照明灯位及管线路游。

十二、应对照明智能控制系统提出相关的说明。

十三、所有图纸出来后还应出具照明执行标准相应表。

十四、还应出具灯具设备清单,标明灯具设备数量、功率、型号等。

十五、应作不同模式下的灯具数量和功率对比表。

足球场地照明:

足球照明分室内足球场照明和室外足球场照明 ,场地不同安装灯方式也是不一样。标准要根据足球场使用功能来确定照明的标准,分为七个级别,训练和娱乐活动照度 200lx,业余比赛of500lx,专业比赛750lx,一般TV转播1000lx,大型国际比赛高清电视转播1400lx,TV应急的750lx。

过去传统足球场 一般采用灯具为1000W,1500W的金卤灯或投光灯,由于传统灯具存在有眩光、高耗能、寿命短、安装不方便,显色性差,实际亮度不够等缺点,已经很难满足现代体育场馆的照明要求。

足球球采用灯具一般为高杆灯或者投光灯,装灯位置可安装于看台顶棚边缘、或装在立杆上方,立杆安装于球场四周;又根据不同球场对照明要求不同来确定布灯数量和功率大小。

羽毛球馆照明:

羽毛球馆的照明中通常采用三种形式,即自然明,人工照明和二者并用的混合照明。现代羽毛球场中多数为混合照明,其中羽毛球场的人工照明为一般照明。在羽毛球馆的设计中,要使运动员准确地判断球路、高度和落点,首先是最大限度地利用自然光,自然光的效果是最佳的,当然要防止眩光,不能让过强的光直射或反射到眼中。其次是增加照度的稳定性和分布的均匀、协调性。这不仅对运动员取得优异成绩,而且对裁判的准确判分以及观众的欣赏都是非常重要的。

运动场地照明质量的好坏主要从以下五个方面考虑:

1、照度水平:光度是否达到标准

2、照明均匀度:运动场地的照度是否均匀

3、眩光:眩光是否明显

4、亮度比:物体与背景色、高度相差大小

5、照明的稳定性:是否有频闪

羽毛球场所的照度标准:

业余比赛:150lx—300lx,一般比赛:300lx—500lx,正式比赛:500—750—更高(1500lx),观从席:30lx—100lx。

篮球场照明:

1、由六套球场灯组成:适用于标准型比赛球场,收费性球场,专业性比赛球场等。特点是对照度要求高,平均照度在500lx以上。

2、由八套球场灯组成:适用于与专业性较强的篮球场照明,对照度要求高。场地灯光分布均匀,符合正规比赛的要求,场地平均照度在550lx以上。

3、满天星布灯方式:灯具安装于顶棚上,安装维护方便,适用于中小型室内篮球场 。

4、马道布灯方式:灯具安装于球场四周支架上,适用于大中型室内篮球场。

乒乓球馆照明:

根据乒乓球规则,在世界和奥林匹克比赛中,从比赛台面高度测得的照明度不得低于1000lux,且整个比赛台面照度均匀,赛区其他地方的照明度不得低于500lux,比赛台面的照明度不得低于600lux,且整个比赛照度均匀,赛区其他地方的照明度不得400lux。使用多张球台时的照明水平要一致,比赛大厅的背景照明不得高于比赛区域的最低照明度,光源距离地面不得少于5米,以及灯具不能有眩光。而一般训练娱乐场馆照度要求较低,台面照度不低于300lux,安装高度不低于3米,不对运动员造成眩光。

安装要求:

1、满天星布灯方式:灯具安装于顶棚上,安装维护方便,适用于中小型乒乓球馆。

2、马道布灯方式:灯具安装于球场四周支架上,适用于大中型乒乓球馆。
