太阳能路灯专用锂电池安装方法
太阳能路灯锂电池参数
太阳能路灯规格—太阳能路灯规格产品参数
太阳能路灯功率(W)
电池板功率(W)
蓄电池(AH)
15W
50W
55AH
18W
60W
65AH
21W
70W
80AH
24W
80W
80AH
30W
90W
100AH
36W
100W
120AH
42W
130W
80AH*2
50W
150W
100AH*2
60W
180W
100AH*2
70W
210W
120AH*2
80W
240W
120AH*2
90W
270W
150AH*2
100W
300W
200AH*2
一. 安装方向
所下图 1 所示,安装时必须有线的一端向下安装。
图 1
二. 接线方法

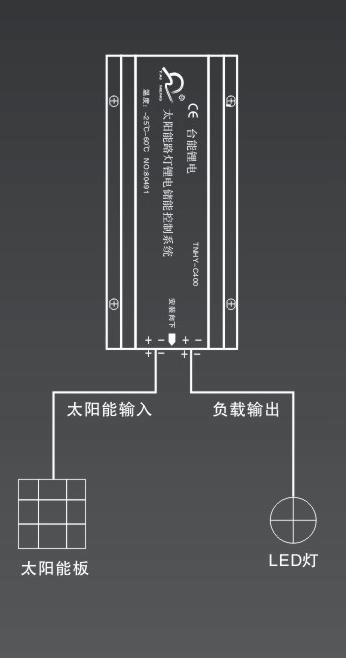

1. 锂电池和LED灯的接线方法,如图 1 所示
负载输出:正负极(红线代表正极,黑线代表负极);正极和LED灯的正极相连接,负极和LED灯的负极相连接。
2. 锂电池和太阳能板的接线方法,如图 1 所示
太阳能输入:正负极(红线代表正极,黑线代表负极);正极和太阳能板的正极相连接,负极和太阳能板的负极相连接。

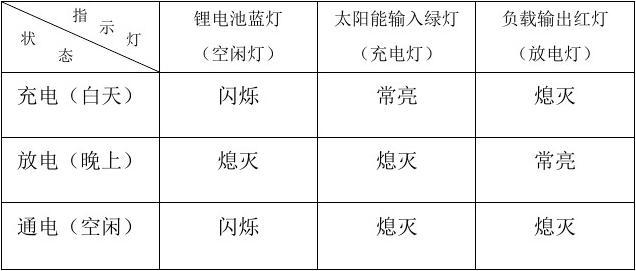

锂电池一体机指示灯状态说明
三、 安装步骤
1、 所有连接线接好,检查充电指示灯(绿灯G)是否正常亮。
2、 如正常亮,10秒后拔掉太阳能输入,负载输出LED灯正常亮。
3、 重新把太阳能输入连接好,负载输出LED灯10秒钟后熄灭。
4、 上面所有步骤结束后,太阳能路灯就可以正常使用。
四、常见问题(如图2所示)
1. 太阳能输入:
如果把太阳能输入接上后绿色指示灯不亮,则有两种可能:
第一, 太阳能输入连接处可能接反,如果接反请按上面第二步正确接线方法连接。
第二, 太阳能输入接线正确绿色指示灯不亮,则可能太阳能板没有电压了。
2. 负载输出:
图 2
如果负载输出红色指示灯亮,LED灯不亮,则有两种可能:
第一, 负载输出连接处可能接反,如果接反请按上面第二步正确接线方法连接。
第二, LED灯的电压没有大于锂电池电压(正常情况下LED灯电压必须大于锂电池电压)。
3. 单独锂电一体机没有任何连接时,三个指示灯不亮,则有可能锂电一体机电池电压较低达到过放保护值了,把太阳能输入接上太阳能板,这时蓝色指示灯闪烁,绿色指示灯常亮,说明正在充电,正常。
