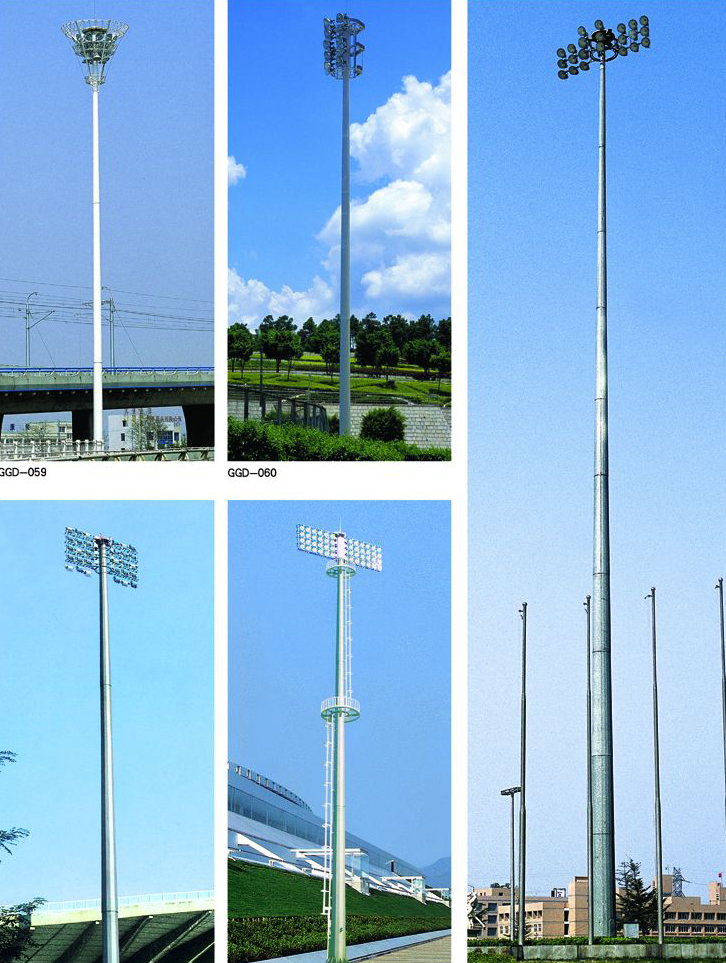

HGGGD-060 40米排式24火双升降高杆灯

更新:2022-03-22 18:55:48      点击:
  • 型号:   HGGGD-060
  • 功率:
  • 联系我们
产品介绍

【产品编号】:HGGGD-060

【产品名称】:HGGGD-060 40米排式24火双升降高杆灯

【灯具功率】:250W、400W、1000W

【适配灯具】:投光灯泛光灯大功率LED投光灯大功率LED泛光灯

【产品类别】:高杆灯

【适用场所】:大型堆场、城市广场、停车场、车站、码头、高速公路、体育馆、立交桥等。

HGGGD-060 40米排式24火双升降高杆灯产品描述:

高杆灯的升降系统部分

1、升降系统采用灯杆内置独立电动卷扬机构,卷扬机设有专门的止动锁定装置。可通过线控实现5米外的远距离操作;

2、电动工具与卷扬机之间装有可调式独立的扭矩限制器,以防止过载;

3、高杆灯采用电动升降机构,电动方式可以点动,断电时要求可以手动操作。

4、升降系统应采用高柔性不锈钢钢丝绳,要求设计安全系数不小于6;

5、升降机构设置防灯架脱落装置,保证在钢丝绳断裂时灯架及时卡住不脱落。

活动部分

1、灯盘为钢质框架结构,经整体热浸锌防腐处理,要求具有足够的结构强度,可方便的拆开,便于安装,所有连接件均为不锈钢材质;

2、灯排结构连接件、基础螺栓螺帽等均为不锈钢材料;

3、灯盘为圆形框架结构,照明均匀分布;

4、灯盘到达使用位置时必须可靠定位,且定位系统所需的维护量应接近为零,灯盘上限位增加行程开关;

5、灯具进行维护时的工作应在地面完成。

灯具部分:

1、投光灯灯具采用铝压铸外壳,材料采用工业纯铝L2符合:GB3190-82,灯具为一体化设计,内设独立光源室和隔离电器室,表面进口粉喷塑处理,抗紫外线辐射。

2、灯具密封采用新型硅橡胶密封圈,耐高温250℃以上,有效保证硅橡胶不老化,长期保证防护等级达IP65,电气等级:class I 。采用操作方便、安全、合理的搭扣密封,搭扣材质为不锈钢。

3、反射器成形确保配光曲线的要求,无裂痕,纹路清晰。氧化处理:表面光滑、均匀、反射系数高,保证灯具发光效率达到80%以上,表面硬度高,不易划伤。

3、透光罩采用高强度钢化透明玻璃,要求耐高温250℃以上、透光率高、耐冲击。

4、灯具内装有活碳纤维呼吸器,确保空气的流通及防止灰尘进入反光口,灯座采用弹性结构,防震性能优异。灯座采用旋转密封灯座,电器必须设计安装在灯具内部。

5、灯具满足防雷击及接地要求,注意地区基本条件与工作环境,环境温度:-15-50摄氏度;环境风速:36m/s;抗地震烈度:6级;耐腐蚀等级:20年,构件设计制造(施工)技术符合国家标准。

电气系统部分

1、高杆灯照明系统电气部分采用单基分相(三相)控制,每相各自设单独的断路器、接触器,接触器线圈采用AC 220V,每基高杆灯均可实现就地控制和集中远控;

2、电源:50Hz,交流三相五线制,380V/220V;

3、高杆灯的配电控制箱应具有超负荷、短路和漏电保护;

4、断路器、漏电保护器、接触器,断路器、接触器必须附带辅助触点,并且辅助触点必须引出到接线端子上;

5、高杆内的各种供电电缆通过专用卡具与钢丝绳可靠连接,随钢丝绳一同升降,自身不承受重量。照明供电电缆选用YC优质重型橡套电缆;

6、高杆灯应安装供维修用的400V、32A插座和230V、16A插座各一个,插座用断路器保护;

7灯杆顶部照明供电电缆与灯具电缆的连接应设接线盒,接线盒防护等级应达到IP65;

8灯杆顶部设有驱动盘、防护罩和符合规范的避雷针,灯杆基础应预埋接地极,接地电阻不大于10Ω;
