高速公路高杆灯施工组织设计及技术规范

2018-11-16 09:27:51      点击:

高速公路高杆灯施工组织设计

投标人应按以下要点详细编写针对本采购合同的设备供应、服务方案,文字宜精炼,内容要具体:

一、设备的包装、运输等技术特点;

二、设备的安装、调试技术方面的重点、难点问题及应对措施;

三、与房建施工单位配合措施;

四、供货周期及进度计划安排;

五、维保服务方案;

六、售后现场技术服务体系及措施;

七、其他应说明的事项。

(一)设备的包装、运输等技术特点

为了尽可能降低运输流通过程对产品造成损坏,保障产品的安全,方便储运装卸,加速交接点验,人们将包装中以运输储运为主要目的的包装称之为运输包装。

具有足够的强度、刚度与稳定性;

具有防水、防潮、防虫、防腐、防盗等防护能力;

包装材料选用符合经济、安全的要求;

包装重量、尺寸、标志、形式等应符合国际与国家标准,便干搬运与装卸;

能减轻工人劳动强度、使操作安全便利。

符合环保要求。

运输包装器具设计应遵循的基本原则:标准化、系列化原则;集装化、大型化原则;多元化、专业化原则;科学化原则;生态化原则等。

(二)设备的安装、调试技术方面的重点、难点问题及应对措施

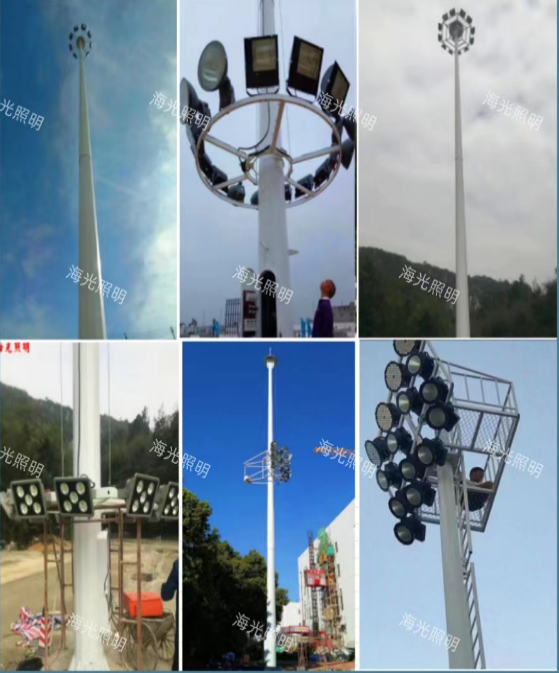

灯杆部分

1、灯杆高度15-50米,灯杆采用多边形(通常为8边/12边/16边)拔销杆,插接式结构,(20米以下分两节,壁厚6mm/8mm;25米-30米分三节壁厚6/8/10mm,35米-40米分四节,壁厚6/8/8/10或6/8/10/12)插接长度插接处端直径的1.5倍,灯盘为框架结构;底部法兰为圆形。

2、电器门具备合理的操作空间,门内具有电器安装附件;门与杆之间间隙应不超过1毫米,具备良好的防水性能;有专门紧固系统,具备良好的防盗性能,其固定螺栓采用非通用专制工具开启。

3、材质

结构紧凑,整体牢固,照明面积大,照明效果好,光源集中,光照均匀,眩光小,利于控制、维修灯杆为优质钢板经模压成多棱锥型插接式钢杆,经热镀锌防腐处理灯盘骨架采用优质不锈钢制成紧固件螺栓、螺母均为不锈钢

特别说明

基础由本厂另外提供图纸制作

安装时必须保证灯体安全接地

灯杆材质为优质低硅碳钢Q235A钢材(其中Si≤0.04%、屈服强度>245Mpa),材料符合执行标准:GB699-88。

4、焊接工艺

整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等,焊缝光滑平整,无凸凹起伏,无任何焊接缺陷,须提供焊接探伤报告,焊接标准依据:GB/T3323—1989III。安全标准符合国标GB7000.1-7000.5-1996。

5、热镀锌工艺

应采用热浸酸内外表面放腐处理,厚度≥75um符合GB—/T13912-92标准.设计使用寿命应不低于30年,镀锌表面应光滑美观,颜色基本一致,捶击试验后不起皮、不剥落。提供镀锌检测报告。

6、喷塑工艺

喷塑应采用户外纯聚脂塑粉,颜色为白色,塑层质量稳定,不退色,不脱落。附着力强,抗强烈的太阳紫外线,抗紫外线,使应沿湖城市及重点盐性区域。设计使用寿命比低于30年,厚度≥80um,符合ASTMD3359-83标准。提供喷塑检测报告。喷塑防护要求:膜厚不小于40um,附着力强,刀片划痕(15*6mm方格)不起皮,不脱落。表面平整光滑,色泽基本一致。

7、设计能力

a.按承受相应风速要求,提供根据灯杆造型图的杆体受力计算书。

b.杆体所用成型方钢强度与表面结构要符合国家相应标准。

C.密封灯杆并包顶端以防水气进入。

8、垂直度检验

灯杆立直后,使用经纬仪对灯杆与水平间的垂直度作检验,垂直度应小于或等于千分之三。

9、杆体观感

造型及尺寸符合要求,整体美观大方,杆体表面光滑一致,色泽均匀。镀锌层光滑平整,喷塑层粘附力强而不剥落。

10、所有固定螺栓、螺母等使用不锈钢材料(地脚螺栓、螺母除外)。

11、灯杆内部电缆穿线通道无阻,易于穿线,并没有尖凸边缘、毛边、齿状物及类似情况,避免损伤电缆线。

12、灯杆满足防雷击及接地要求,2环境温度:-15-50摄氏度;环境风速:36m/s;抗地震烈度:8级;耐腐蚀等级:30年。

高杆灯的升降系统部分

1、升降系统采用灯杆内置独立电动卷扬机构,卷扬机设有专门的止动锁定装置。

可通过线控实现5米外的远距离操作;

2、电动工具与卷扬机之间装有可调式独立的扭矩限制器,以防止过载;

3、高杆灯采用电动升降机构,电动方式可以点动,断电时要求可以手动操作。

4、升降系统应采用高柔性不锈钢钢丝绳,要求设计安全系数不小于6;

5、升降机构设置防灯架脱落装置,保证在钢丝绳断裂时灯架及时卡住不脱落。

活动部分

1、灯盘为钢质框架结构,经整体热浸锌防腐处理,要求具有足够的结构强度,可方便的拆开,便于安装,所有连接件均为不锈钢材质;

2、灯排结构连接件、基础螺栓螺帽等均为不锈钢材料;

3、灯盘为圆形框架结构,照明均匀分布;

4、灯盘到达使用位置时必须可靠定位,且定位系统所需的维护量应接近为零,灯盘上限位增加行程开关;

5、灯具进行维护时的工作应在地面完成。

灯具部分:

1、投光灯灯具采用铝压铸外壳,材料采用工业纯铝L2符合:GB3190-82,灯具为一体化设计,内设独立光源室和隔离电器室,表面进口粉喷塑处理,抗紫外线辐射。

2、灯具密封采用新型硅橡胶密封圈,耐高温250℃以上,有效保证硅橡胶不老化,长期保证防护等级达IP65,电气等级:class I 。采用操作方便、安全、合理的搭扣密封,搭扣材质为不锈钢。

3、反射器成形确保配光曲线的要求,无裂痕,纹路清晰。氧化处理:表面光滑、均匀、反射系数高,保证灯具发光效率达到80%以上,表面硬度高,不易划伤。

3、透光罩采用高强度钢化透明玻璃,要求耐高温250℃以上、透光率高、耐冲击。

4、灯具内装有活碳纤维呼吸器,确保空气的流通及防止灰尘进入反光口,灯座采用弹性结构,防震性能优异。灯座采用旋转密封灯座,电器必须设计安装在灯具内部。

5、灯具满足防雷击及接地要求,注意地区基本条件与工作环境,环境温度:-15-50摄氏度;环境风速:36m/s;抗地震烈度:6级;耐腐蚀等级:20年,构件设计制造(施工)技术符合国家标准。

电气系统部分

1、高杆灯照明系统电气部分采用单基分相(三相)控制,每相各自设单独的断路器、接触器,接触器线圈采用AC 220V,每基高杆灯均可实现就地控制和集中远控;

2、电源:50Hz,交流三相五线制,380V/220V;

3、高杆灯的配电控制箱应具有超负荷、短路和漏电保护;

4、断路器、漏电保护器、接触器,断路器、接触器必须附带辅助触点,并且辅助触点必须引出到接线端子上;

5、高杆内的各种供电电缆通过专用卡具与钢丝绳可靠连接,随钢丝绳一同升降,自身不承受重量。照明供电电缆选用YC优质重型橡套电缆;

6、高杆灯应安装供维修用的400V、32A插座和230V、16A插座各一个,插座用断路器保护;

7)灯杆顶部照明供电电缆与灯具电缆的连接应设接线盒,接线盒防护等级应达到IP65;

9)灯杆顶部设有驱动盘、防护罩和符合规范的避雷针
