金卤灯高压钠灯灯具实物接线图和电路接线图

2016\10\31 星期一 11:57:39      点击:

1.高压钠灯灯具实物接线图(不带电容)

金卤灯高压钠灯实物接线图(不带电容)

金卤灯高压钠灯实物接线图(不带电容)

(1)电源火线接在高压钠灯镇流器左边接线端子

(2)电源零线接在接线端子一侧

(3)地线接在高压钠灯镇流器下面(压紧在高压钠灯镇流器下面即可)

(4)触发器红色线和灯头红色线接在高压钠灯镇流器右边接线端子

(5)触发器黑色线和灯头白色线接在接电源零线端子的另外一侧。

注:以上线路接线端子固定螺丝一定要上紧,免得线路松落,造成电路断路。

2.金卤灯高压钠灯灯具实物接线图(带电容)

金卤灯高压钠灯灯具实物接线图(带电容)

金卤灯高压钠灯灯具实物接线图(带电容)

(1)电容任意一根线和电源火线红线接在金卤灯镇流器左侧

(2)电容另一根线和电源零线蓝线接在接线端子一侧

(3)地线接在高压钠灯镇流器下面(压紧在高压钠灯镇流器下面即可)

(4)触发器红色线和灯头红色线接在高压钠灯镇流器右边接线端子

(5)触发器黑色线和灯头白色线接在接电源零线端子的另外一侧。

注:以上线路接线端子固定螺丝一定要上紧,免得线路松落,造成电路断路。

金卤灯高压钠灯灯具电路图

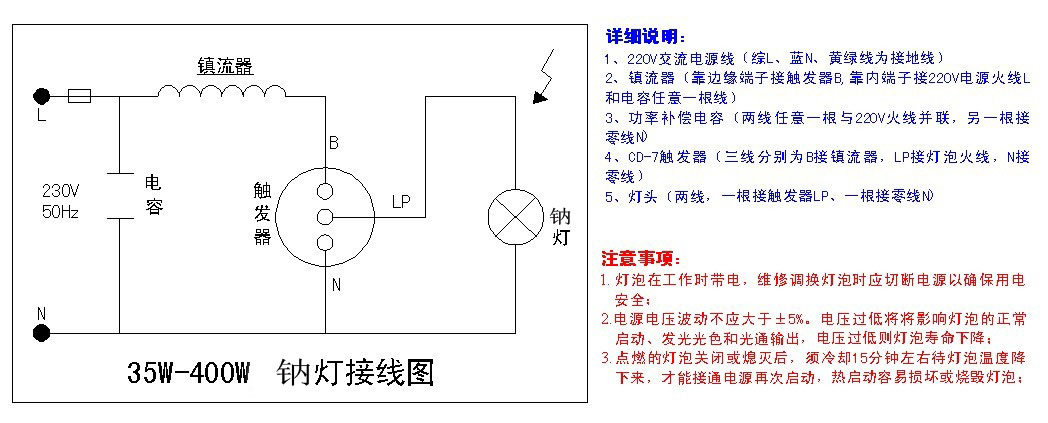

金卤灯高压钠灯35-400W电路接线图

金卤灯高压钠灯35-400W高压钠灯电路接线图

注:

1、高压钠灯泡在工作时带电,维修调换高压钠灯泡时应切断电源以确保用电安全;

2、电源电压波动不应大于±5%。电压过低将将影响高压钠灯灯泡的正常启动、高压钠灯发光光色和光通输出,电压过低则高压钠灯泡寿命下降;

3、点燃的高压钠灯泡关闭或熄灭后,须冷却5分钟左右待灯泡温度降下来,才能接通电源再次启动,热启动容易损坏或烧毁金卤灯泡;

4、高压钠灯泡在使用过程中如自行熄灭,应检查电路各接点和灯座内接触片是否良好、电源电压是否波动过大、电器部分有无损坏,如正常,可再次启动,若仍然熄灭,说明高压钠灯灯泡不能继续使用,必须调换新高压钠灯泡。
