6米-12米自弯臂路灯杆标准参数

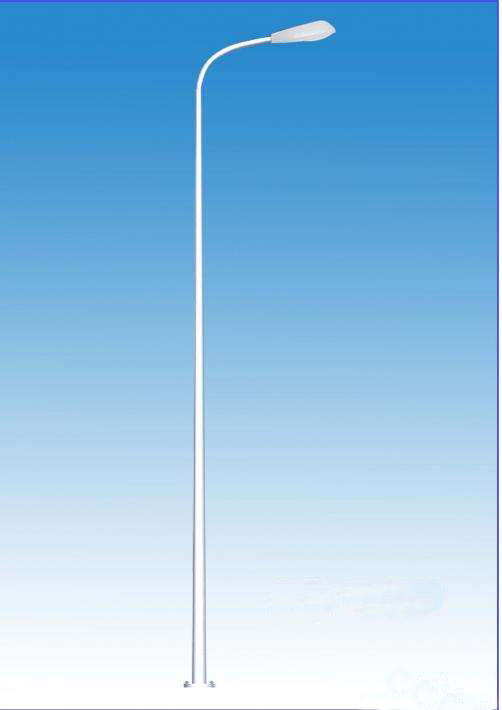

自弯臂路灯杆

一、6米-12米自弯臂路灯杆标准参数

二、利用率

1、公司常用规格材料：常规灯杆宽为0.85米、1.25米、1.5米。厚度为2.75mm、3.0mm、3.5mm、3.75mm。

　　2、6-12米利用率计算如下：

　　6米灯杆：(自弯臂)

　　(1) 已知灯杆上口φ=60 锥度=11.9‰ δ=2.5 L=6300 选用宽为1.26米钢板料;

　　得到开料尺寸：上口开料尺寸=180 下口开料尺寸=316，根据下料尺寸，可开4张。

　　港版的重量=2.5x1190x6.3x7.85=148Kg

　　(2)1.25米钢板全部利用完的重量=2.5x1260x6.3x7.85=155.8Kg

　　(3)材料的利用率100%

　　7米灯杆：(自弯臂)

　　(1)已知灯杆上口=φ60 锥度=11.48‰ δ=2.75 L=7400 选用宽为1.25米钢板料; 得到：开料尺寸：上口开料尺寸=179.7 下口开料尺寸=446.6，根据下料尺寸，可开4张。 4张钢板的重量=7.85×2.75×1260×7.4=201.3Kg

　　(2)1.25米钢板全部利用完的重量=7.85×2.75×1260×7.4=201.3Kg (3)材料的利用率100%

　　8米灯杆：(自弯臂)

　　(1)已知灯杆上口=φ60 锥度=10.7‰ δ=3.0 L=8400 选用宽为1.26米钢板料; 得到：开料尺寸：上口开料尺寸=178 下口开料尺寸=461，根据下料尺寸，可开4张。 4张钢板的重量=7.85×3×1260×8.4=249.3Kg

　　(2)1.26米钢板全部利用完的重量=7.85×3×1260×8.4=249.3Kg

　　(3) 材料的利用率=100%

　　10米灯杆：(自弯臂)

　　(1)已知灯杆上口=φ60 锥度=10.28‰ δ=3.25 L=10500 选用宽为0.695米钢板料;

　　得到：开料尺寸：上口开料尺寸=178.2 下口开料尺寸=517.3，根据下料尺寸，可开2张。 2张钢板的重量=7.85×3.25×695×10500=186.2Kg

　　(2)0.695米钢板全部利用完的重量=7.85×3.25×0.695×10500=186.2Kg (3)材料的利用率=100%

　　12米灯杆：(自弯臂)

　　(1)已知灯杆上口=φ60 锥度=10.15‰ δ=3.5 L=12800 选用宽为0.765米钢板料;

　　得到：开料尺寸：上口开料尺寸=177.4 下口开料尺寸=585.6，根据下料尺寸，可开2张。 2张钢板的重量=7.85×3.5×765×12.8=269Kg

　　(2)0.765米钢板全部利用完的重量=7.85×3.5×0.765×12.8=269Kg (3)材料的利用率=100%
