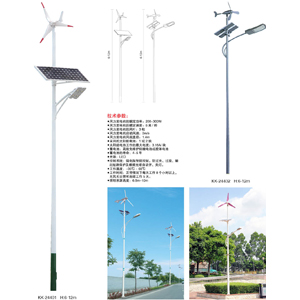

太阳能LED路灯安装指导

　　注意事项:

　　1. 灯具的悬梁不宜超过安装高度的1/4,灯具的仰角不宜超过15°。

　　2. 金属构件均应防腐处理，所有金属构件均应可靠接地。太阳板面向太阳，无遮阳挡避。角度调至最佳受光位置。

　　3. 装置基础必须牢固，设置在土质坚硬的地方。若置于水流中时，灯杆要和地面垂直，蓄电池室应防盗。地下时设置通气管道。

　　准备工作：

　　1. 安装就近组装。

　　2. 3-6名安装人员，工具齐备。(含：每人一套安装工具，万用表，大小活口扳手，螺丝刀，三角锁工装，尖嘴钳，胶布若干，吊车升降车灯。

　　3. 清单核对，质量检验，无明显损坏。不合格的禁止安装。易磨损配件安放时配软垫。

　　组装组件：

　　1. 灯臂，用细铁丝牵引灯线过灯杆，连接处对准后工具紧固。安装时避免线路损伤。

　　2. 灯具。将灯线连接好，2线连接处重合长度150MM,注意正负极。灯罩需正面朝地。

　　3. 灯杆，各部件需紧固于灯杆上，螺纹部位加紧，细铁丝引电源线到角框内，太阳能电池组件护板置于角钢框中，电池组件置于护板上，接线盒均位于高位，电池组件横放时，接线盒向灯杆组件靠拢。路灯系统电压为24V，太阳能电池电压为17-18V，应串联，串联方法，正负极交错连接，太阳能电池34V，太阳能电池则并联，并联方法，正负极对应连接。接线时用螺丝刀把线固定在接线端子上，红线正极。蓝线负极。接线端子处涂7091密封硅胶，进线孔完全密封为准，出线端的防水螺母需紧固，接线盒盖要对应扣紧，完成后用万用表坚持电池组件的连线(接控制器端)是否短路。检验太阳能组件，输出电压是否符合要求。在晴天时，其开路电压应大于18V(系统电压为12V0或34V(系统电压为24V)在安装前测试后电池组件电源线接控制器端的正极外露的线芯用绝缘胶布包2层。(电池组件在拿放过程中要小心，避免损坏)连接太阳能组件和电池组件的的支架用M6X20的螺栓。M6螺母。垫圈紧固牢固无松动。

　　4. 连接上下灯杆组件，将上下连接的电源线取出捋顺。将上灯杆组件用细铁丝牵引过下灯杆组件，牵引过程中避免线路受损，当上灯杆组件下端距下灯杆组件上端约100MM时(此时穿于下灯杆组件中的护套线应处于轻受力状态)用尼龙扎带扎紧下灯杆上端口处得护套线，再用尼龙扎带把扎紧得护套线固定在下灯杆组件上端口的挂勾上，然后将上灯杆组件插入下灯杆组件中的合适位置，均匀紧固灯杆组件的各个螺栓。

　　灯杆组装完成后，保证太阳能电池组件固定框朝向安装地点的正南面。

　　竖灯：

　　1. 用吊绳穿在灯杆合适位置，用吊车缓慢吊起灯具，避开吊车钢丝绳。以免电池组件划伤。当灯具完全离开地面或完全脱离承载物时，至少安排2位安装工采用大扳手夹紧法兰盘，避免灯具在起吊过程中因底部摆动造成灯具和吊车缆绳之间的碰擦喷塑层或部件。

　　2. 当灯具吊到地基正上方时，缓慢下放灯具，旋转灯杆，调整灯头正对路面，使法兰盘上的长孔对准地脚螺栓。对准后依次套上30平垫(或24平垫)30弹垫(或24弹垫)及M30(或M24)螺母，用水平尺调节灯杆的垂直度。如灯杆与地面不垂直，在法兰盘下垫上垫片使其与地面垂直。然后用扳手把螺母均匀拧紧，拧紧前应涂抹螺纹锁固胶。

　　3. 检查太阳能电池组件是否对南面。否则需调整，调整太阳能组件方向是，将安装人员送至适当高度，用扳手松动调节灯杆上的螺栓。以指南针为准扭转灯杆组件至合适位置后紧固灯杆组件上螺栓并确保受力均匀。

　　接线:

　　1. 摘掉仓门，捋顺灯杆内的护套线，察看线路是否受损，若损坏采取相应措施补救，必要时重新穿线安装灯具。

　　2. 安装控制器，接线注意正负极，红正蓝负。将电源线清理干净，用剥线钳剥去线上的30MM线皮。用绝缘胶布缠绕红色光源线，然后按顺序接，将蓄电池w控制器上4个LED 每个代表25%的蓄电池电量。若4个都不亮。万用表检查保险丝是否损坏，检查时可用数字万用表的二极管挡进行测试，用2表笔分别连接保险丝2端，若蜂鸣器响。保险丝没损坏，若不响，同时万用表显示“1”。说明保险丝损坏，更换保险丝。若保险丝没坏，则控制器损坏，。若控制器4个LED亮而绿色指示灯不亮，则应检查蓄电池电压。若蓄电池电压高于12.3V而负载无输出电压则为控制器损坏。若蓄电池电压低于12.3V。则是蓄电池电压偏低导致控制器无法启动，将太阳能电池电源线和控制器上的线线芯拧接在一 4个LED循环依次点亮表面在充电。10S后绿色指示灯灭。充满电后LED持续亮不闪烁，将光源线和控制器上的连接线线芯相连。双胶布缠绕裹紧。

　　3. 接线完毕后安装仓门。用三角锁紧固。

　　检测: 安装完成后，需经安全性检测合格后才能接通电源试运行。太阳能电池组件、蓄电池、控制器、照明部件等应连接正确，牢固可靠。灯杆与地面垂直偏差应小于0.3%并且基础牢固可靠。测量接地电阻、绝缘电阻需符合要求。

　　安装过程注意：

　　1. 所有源配件必须小心轻拿避免碰撞，刮痕或不必要的损伤。严禁翻滚和摔掷。确保透光罩清洁。

　　2. 电源线与接线盒处。灯杆和组件穿线处用硅胶密封，电池组件线要在支架处固定牢固。灯头、灯臂、灯杆各组件连接必须牢固，无松动。灯杆镀锌孔用专用堵头或硅胶密封。注意美观。

　　3. 逆变压器时高压电。千万不能碰撞。搬动蓄电池时避免碰触电池端子和控制阀。接线时注意正负极，严禁接反，接线端子应压接牢固。注意连接顺序，严禁使线路短路。安装太阳能电池组件时必须加护板，导线连接时防水胶布尽可能的包长裹好。

　　太阳能LED路灯维护：

　　正常使用下，路灯一般不会出现故障，定期对太阳能电池板进行清扫除尘。具体根据环境而定。农村路面5-6个月/次 城市路面3-4月/次。若路面经常尘土飞扬。维护人员应定期进行检查。若观察到电池板表面积层为灰色看不到蓝色结晶板面就应及时除尘，避免太阳能电池板吸收关系不足造成电池充电不足影响电池使用寿命。

　　除尘方法：用安全的工具进行操作。不可直接攀爬路灯，可先用干净的干拖把扫去灰尘。然后再用湿的干净拖把清理干净。
